Konektör erimesi korkusunun yeniden canlanmasıyla, lansmanda RTX 50 GPU’yu takacak kadar şanslı olan kullanıcılar, kartlarının doğrama bloğunda bir sonraki olduğundan endişe duyuyorlar. Nvidia’nın konektör tasarımının ayrıntılı bir analizi Bu nesil, önceki yinelemelere karşı birkaç kör noktayı ve bariz tasarım aksiliklerini göstermektedir. Paylaşıldığı gibi Uniko’nun Donanımıbir kullanıcı Bilibili 16 pimli konnektörlerine eklenmiş ve hatta güvenlik için bir alarm içeren bir PCB tasarlamıştır.
Daha iyi 12VHPWR veya 12V-2X6 (en son yineleme) olarak bilinen 16 pimli konektör, dört duyu pimi, altı akım pimi (+12V) ve altı öğütülmüş pim içerir. Teorik olarak, altı 12V pimin tümü 575W güç (RTX 5090 TGP) sağlayabilmelidir, ancak dahili kablo kesimleri ve/veya uygunsuz kablo oturma işlemleri eşit olmayan akım dağılımına ve eritilmiş konektörlere yol açabilir.
Kullanıcı “Wing King”, bilibili üzerinde her bir pim boyunca akımı okuyabilen 12V-2×6 konektör prototipinin görüntülerini yayınladı. Kart hala akımı dengeleyemiyor olsa da, tasarım, tek bir pim tarafından çok fazla akım çiziliyorsa, çıkan bir alarm içerir. SMDS’ye hızlı bir bakış, kullanıcının her 12V kablosuna altı R002 (0.002 ohm) şant dirençini eklediğini gösterir.

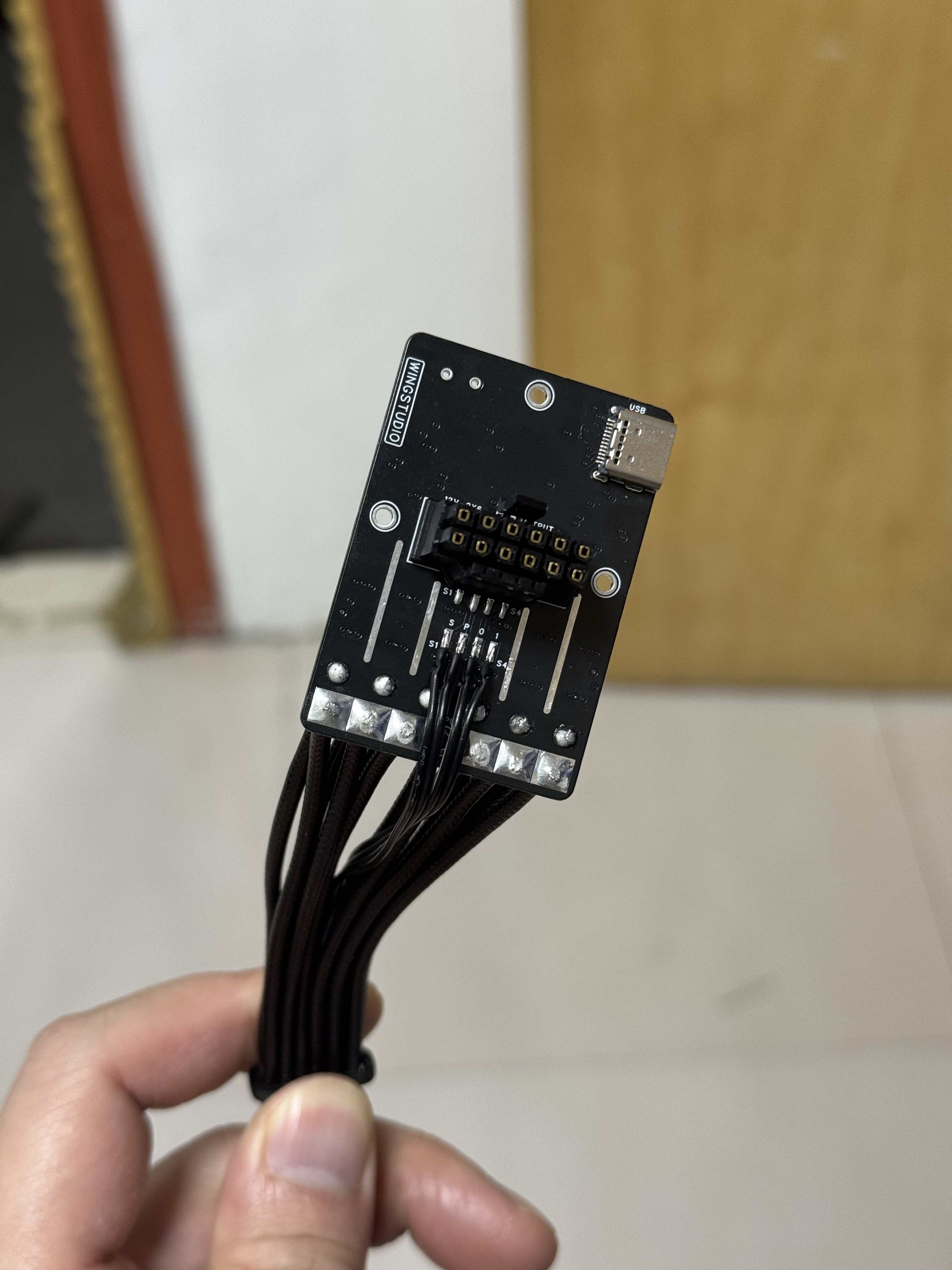

PCB’nin arka tarafına bir USB bağlantı noktasının dahil edilmesi, okumalara yazılım yoluyla da erişilebilir olduğu anlamına gelir. Teknik olarak, bunu doğrudan PC’nize bağlayabilirsiniz – veya kurnaz hissediyorsanız, küçük bir Arduino veya Raspberry Pi projesi düşünün.
İmaj 1 ile ilgili 3
Elektroniklerde, bir devreden akan akımı ölçmek için şant dirençleri kullanılır. İdeal olarak, altı 12V piminin her birinin kendi şant dirençine sahip olması gerekir. RTX 30 serisi ile NVIDIA, yeterli olsa da ideal olmayan üç şant dirençini içeriyordu. Güncellenmiş tasarım, tüm pimleri tek bir şant direnci boyunca dahili olarak bağlar. Bu, GPU’nun belirli bir pimin çok fazla akım çizip çizmediğini belirlemesini imkansız hale getirir. En kötü senaryo: Tek piriş, PCIe yuvasından (42A) eksi 75W, 9.5A nominal sınırını 4x’den fazla bir faktör aşan 575W, eksi 75W taşır.
Bu proje ve ilişkili yazılım muhtemelen daha fazla geliştirme geçiriyor, ancak yaratıcı sonunda onları açık kaynak yapmayı planlıyor. Mevcut tüm tasarım ve kaynak kodu olsa bile, meraklılardan bahsetmedikçe, bu cihazı sıfırdan oluşturmak zor bir girişim olacaktır. Bununla birlikte, üçüncü taraf kabloların gelecekte aynı uygulama ile ortaya çıktığını görebiliriz.
