Yararlı olanlardan payımıza düşeni aldık Ahududu Pi ancak asıl gözümüze çarpan ikili işlevselliğe sahip olanlar; yapımcı ve geliştirici Max K tarafından bir araya getirilen bu masaüstü saati gibi. En sevdiğimiz mikroişlemcilerden biri olan Raspberry Pi RP2040’ı kullanarak, iki katına çıkan kullanışlı bir AA pil şarj cihazı yarattı. güzel bir masa saati olarak çağırıyor SPİNC. Yalnızca otomatik NiMH şarj cihazının avantajlarından yararlanmakla kalmaz, aynı zamanda pilleri şarj etmekle meşgul olmadığınızda zamanı takip eden şık küçük bir cihaza da sahip olursunuz.

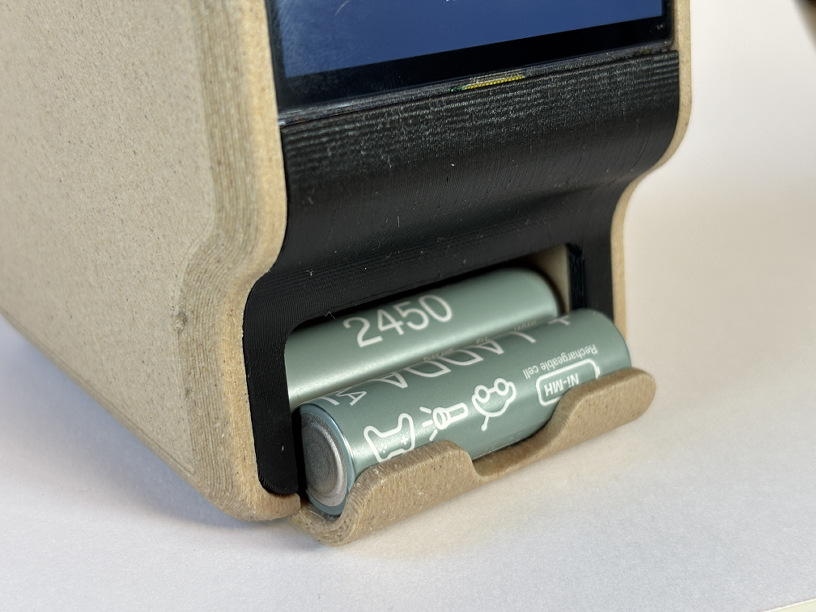

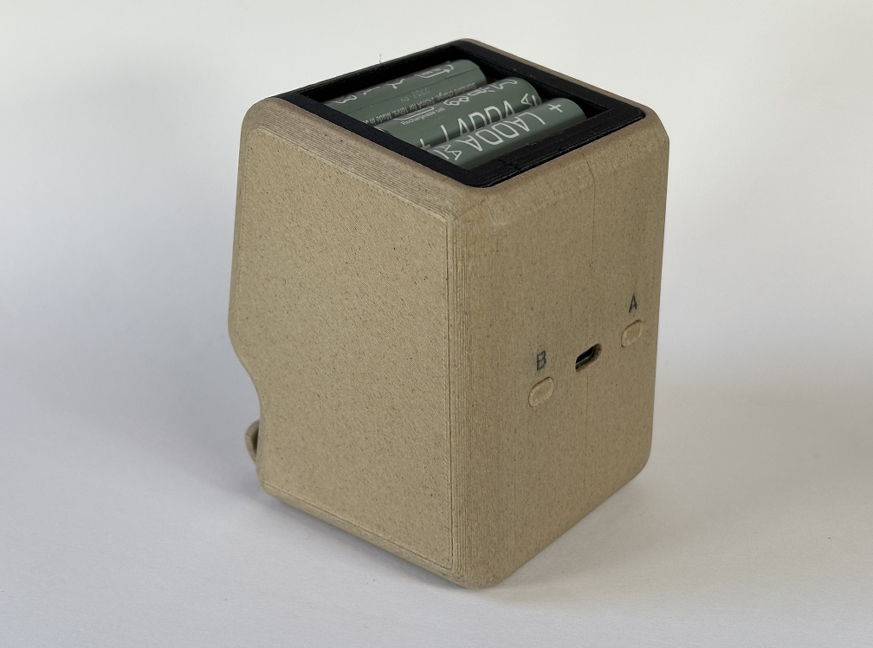

Sistem, pilleri hızlı bir şekilde üst kısma yükleyebileceğiniz şekilde tasarlanmıştır; kutupları hizalamanıza gerek yoktur, yalnızca üst kısma bırakın ve şarj mekanizmasını yönüne göre otomatik olarak ayarlayacaktır. Piller şarj edildikçe sistem bunları otomatik olarak alttaki bir tepsiye dağıtır.

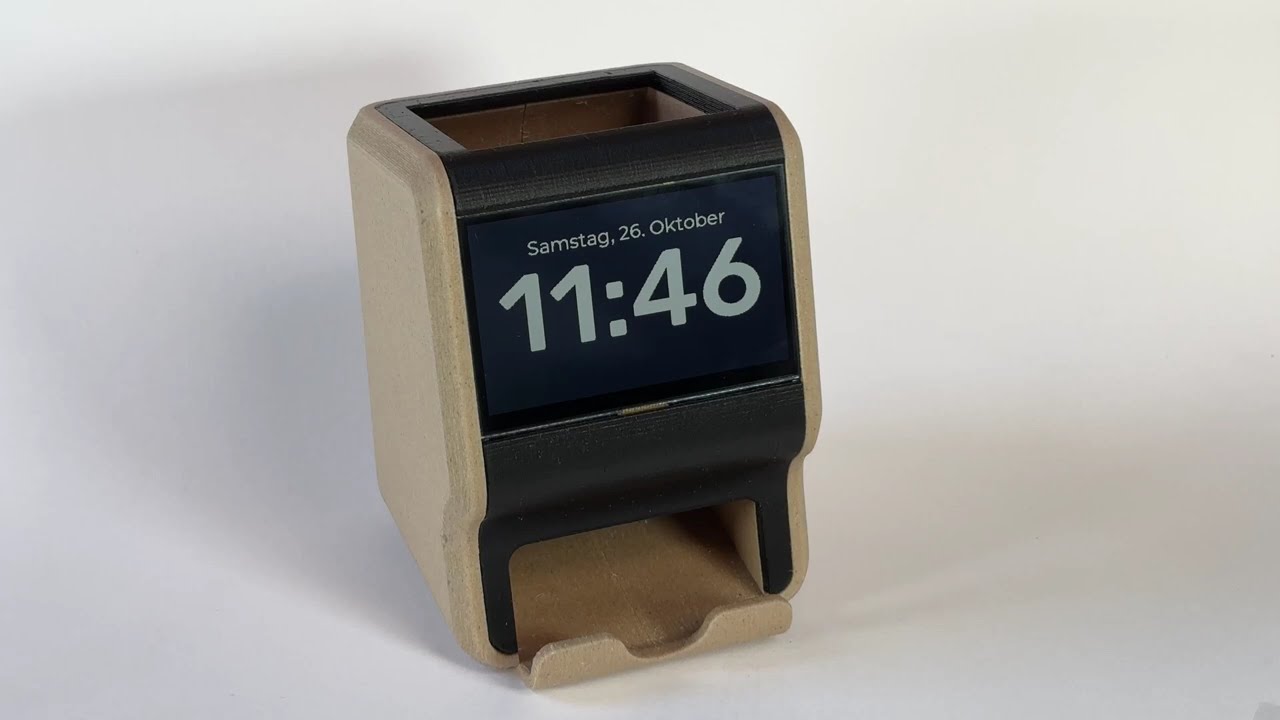

SPINC aynı anda yedi adete kadar şarj edilebilir AA pili şarj edebilir ve şarj edilmiş piller için bir saklama kutusu görevi de görür. Tek yapmanız gereken, bitmiş pillerinizi atıp onları unutmak (yenisine ihtiyaç duyana kadar). NiMH şarj istasyonuna ek olarak SPINC, ayarlanabilir birkaç ayara sahip, yüksek çözünürlüklü bir masa saati işlevi gören yerleşik bir LCD ekrana sahiptir.
Resim 1 ile ilgili 3

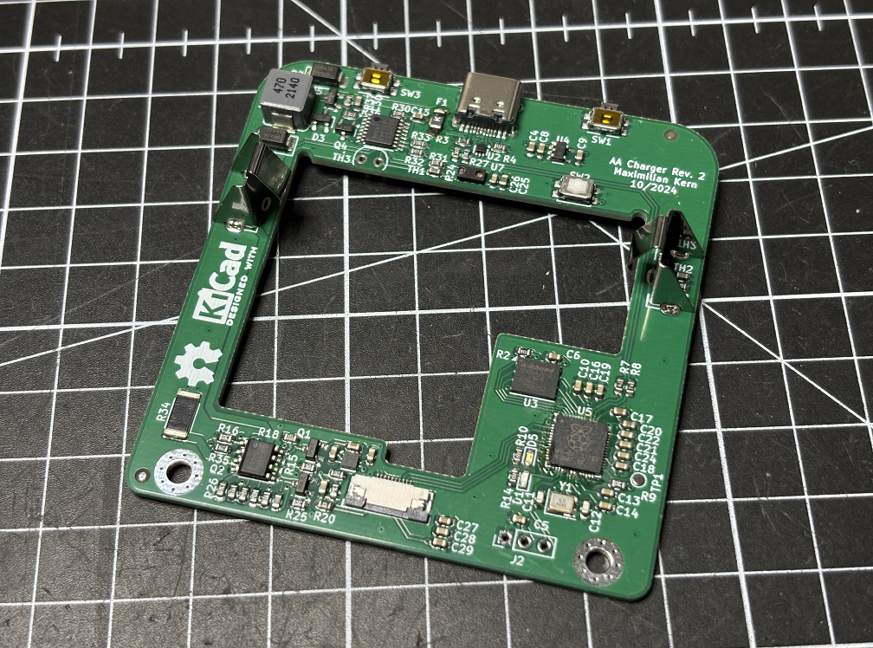

Operasyonu Max K’nin bu proje için özel olarak tasarladığı özel bir PCB yürütüyor. PCB’de ana işlemci olarak Raspberry Pi RP2040 bulunur. Tek renkli 240 x 400 piksel LCD ekran paneli olan LS027B7DH01A’ya bağlanır. Ayrıca pillerin döndürülmesine yardımcı olan bir EMAX ES08A mikro servoya da bağlıdır. Şarj mekanizması olarak DS2712 modülü kullanılmaktadır. Tüm donanım, özel olarak tasarlanmış 3D baskılı bir kabuğun içine yerleştirilmiştir.
DS2712 modülü projenin şarj etme kısmıyla ilgilenirken, RP2040 PCB ise polaritenin kontrol edilmesinden ve projenin saat kısmının yönetilmesinden sorumludur. Aynı zamanda, bir kol kullanarak pili şarj konumuna ayarlayan ve şarj edildikten sonra pilin alttan geçmesine izin veren servoyu da yönetir. Saat ekranı, açık kaynak kütüphanesi LVGL arayüzü kullanılarak yönetilir. Kodun tamamı, PCB tasarımı ve CAD dosyaları şu adresteki resmi proje sayfasında mevcuttur: GitHub.
Bu Raspberry Pi projesini çalışırken görmek istiyorsanız, adresinden daha ayrıntılı olarak kontrol edebilirsiniz. Hackaday.
