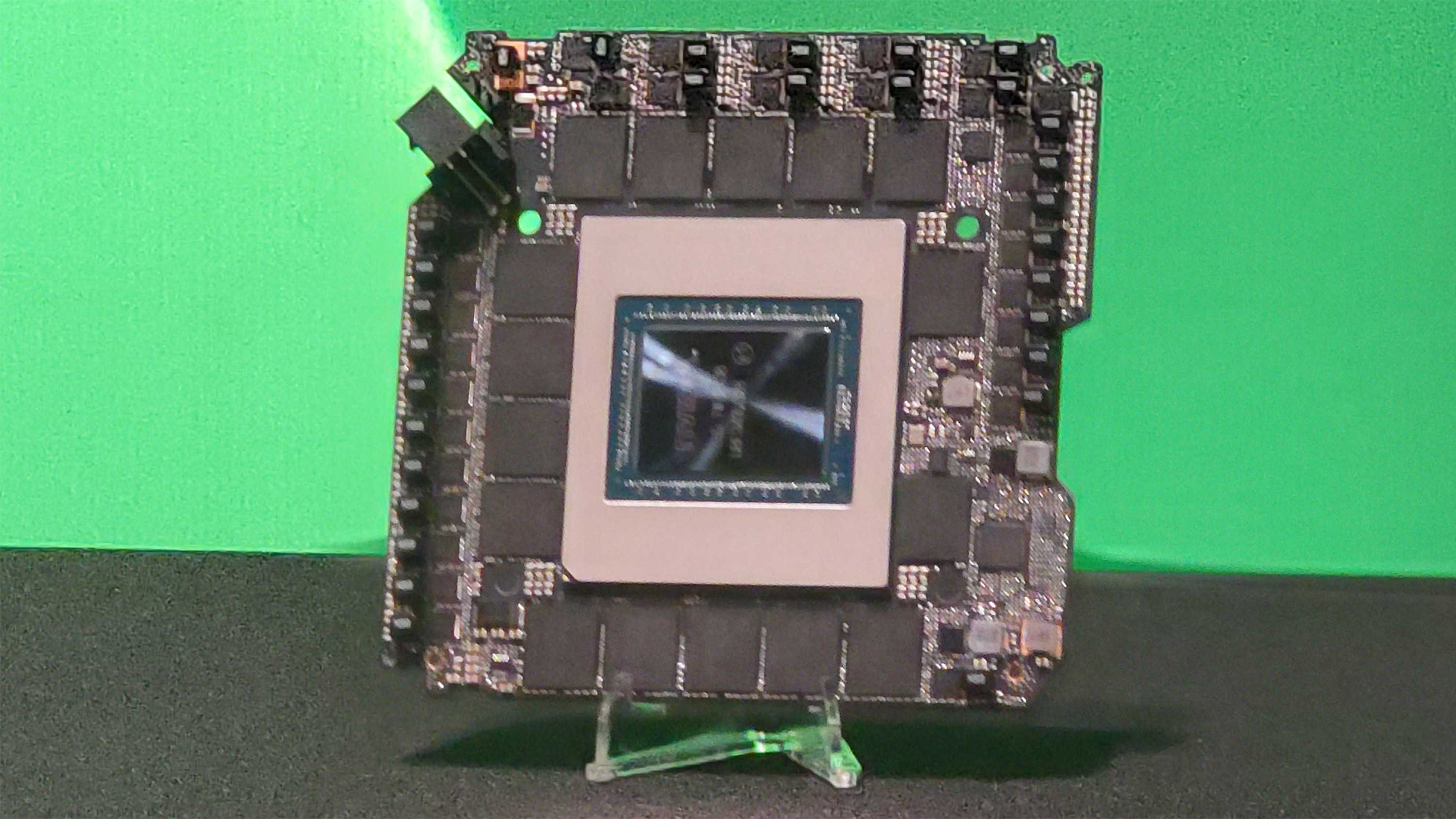

Nvidia’nın GeForce RTX 5090 Founders Edition grafik kartı, bugüne kadar piyasaya sürülen dünyanın en yüksek performanslı tüketici GPU’suna sahip olsa da, aynı zamanda şimdiye kadar yapılmış en fazla güce aç GPU’lardan biridir. Sonuç olarak Nvidia tamamen yeni bir baskılı devre kartına ihtiyaç duydu ve daha önce gördüğümüz hiçbir şeye benzemeyen üç parçalı bir tasarım geliştirdi. Ana PCB, GB202 yongasını, belleği ve devasa bir 30 fazlı voltaj düzenleme modülünü (VRM) taşır.

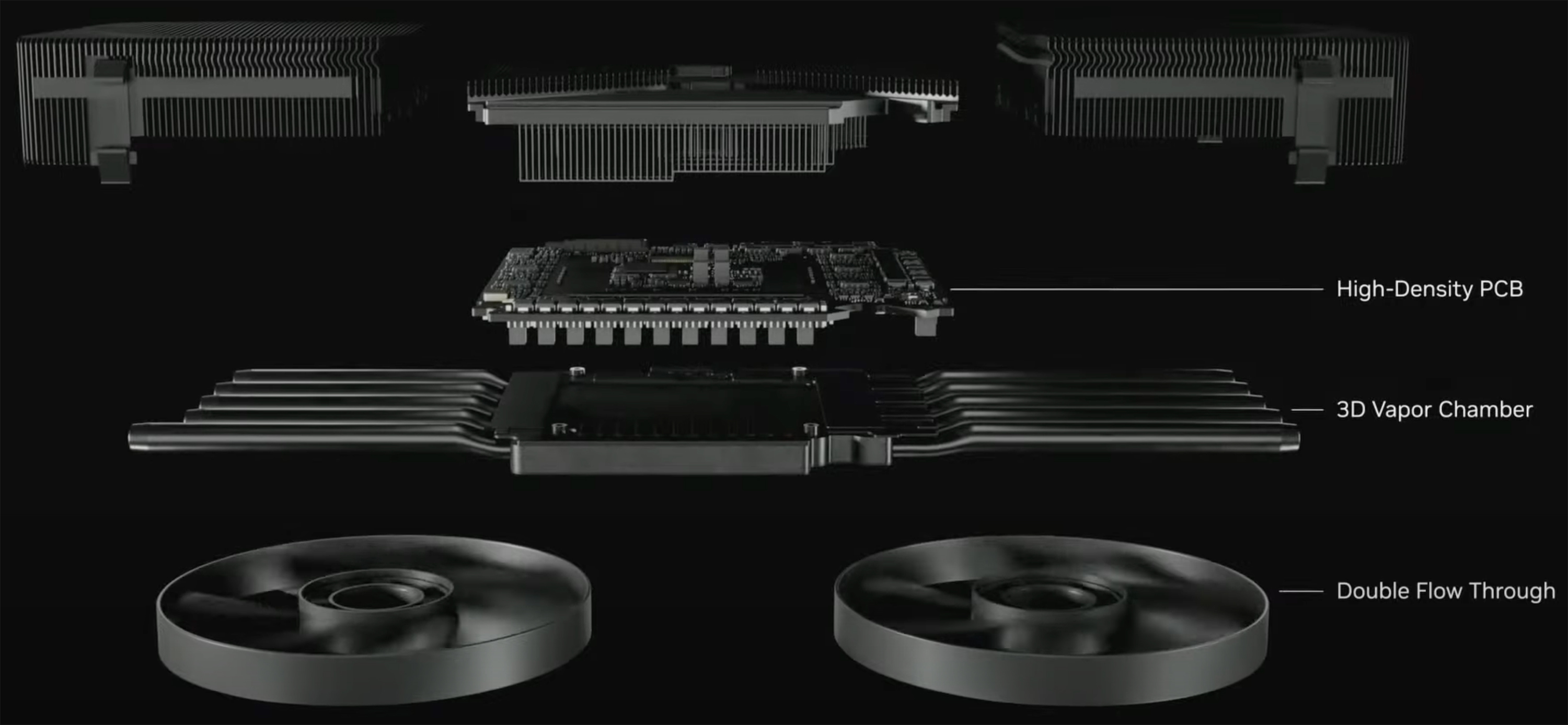

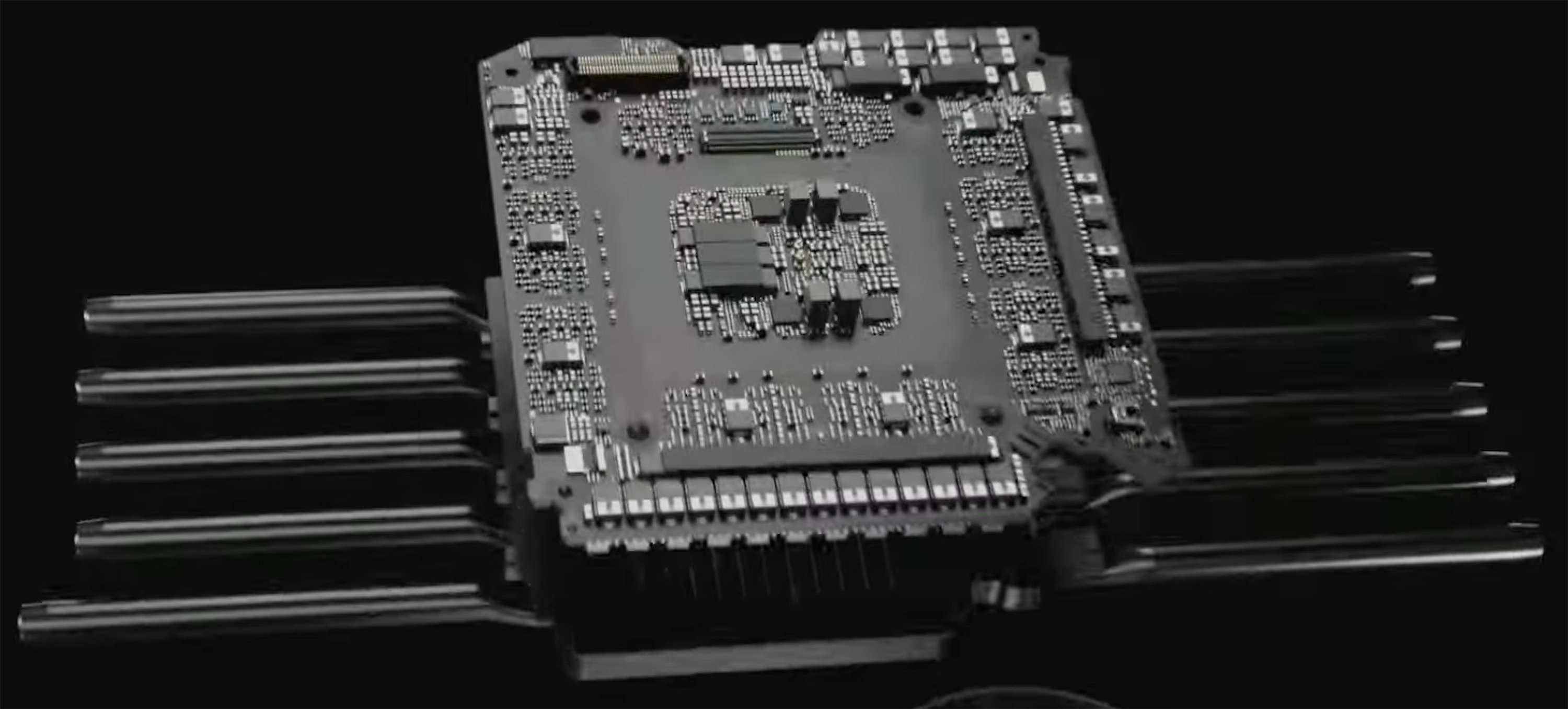

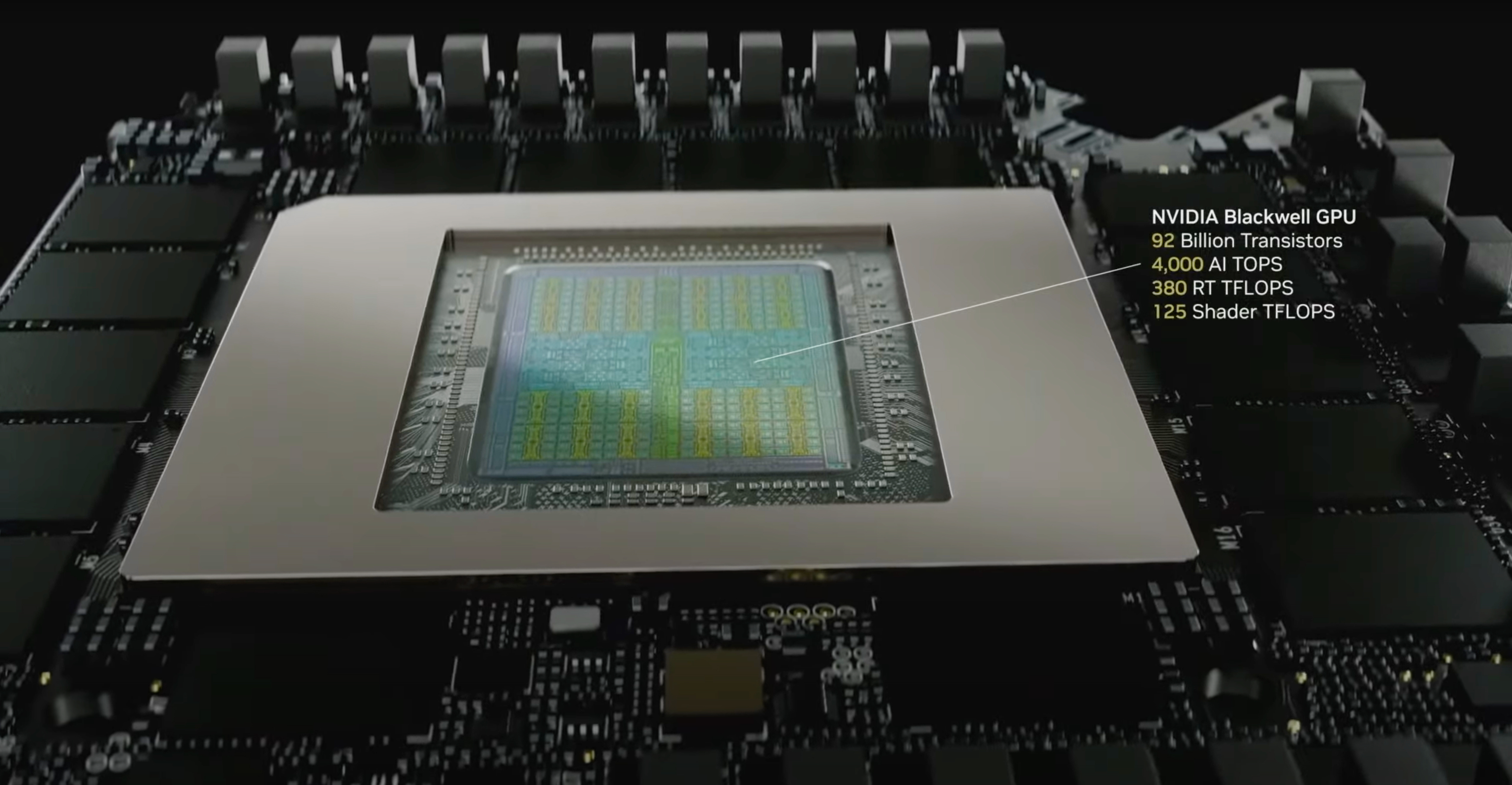

Nvidia, en iyi grafik kartı olmayı vaat eden GeForce RTX 5090 Founders Edition’ın ‘benzersiz üç parçalı PCB’ tasarımı kullandığını söylüyor. Şirket, CES 2025 sunumunda yalnızca, GPU’ya 512 bitlik bir arayüz kullanılarak bağlanan 32 GB GDDR7 belleğin eşlik ettiği devasa 92 milyar transistörlü GB202 grafik işlem birimini taşıyan ‘yüksek yoğunluklu’ PCB’yi gösterdi.
Kartta, 12V yardımcı ray üzerinde 600W’a kadar güç çeken grafik kartlarını beslemek için 55A’ya kadar güç sağlayan bir adet 12V-2×6 güç konektörü bulunur. Aynı zamanda müthiş bir 30 fazlı güç dağıtım devresine sahiptir (GeForce RTX 4090 Founders Edition’daki 23 fazlı VRM’den). Nvidia’nın GeForce RTX 5090’ının 575 W toplam kart gücü (TBP) olarak derecelendirildiği göz önüne alındığında, GPU ve belleğin düzgün çalışması için ani yükselişler ve düşüşler olmadan çok fazla kararlı ve temiz güce ihtiyaç duyması nedeniyle devasa 30 fazlı VRM’nin kullanımı haklıdır. . Üstelik daha karmaşık bir güç devresi, bir ürünün performans verimliliğini artırabilir. Ancak tek bir 12V-2×6 güç konektörüne sahip bu GeForce RTX 5090 anakartların hız aşırtma konusunda ne kadar boşluk payına sahip olacağını merak ediyoruz.
PCB’de ekran çıkışları, fanlar için güç konektörleri ve PCIe ızgarası yok, ancak arkasında ek konektörler var. Bu nedenle GeForce RTX 5090 Founders Edition kartında henüz gösterilmeyen iki anakartın daha bulunduğunu tahmin ediyoruz. Nvidia’nın ekran çıkışlarını, PCIe ızgaralarını ve fan konektörlerini neden ana PCB’den ayırdığını yalnızca tahmin edebiliriz.
Resim 1 ile ilgili 3
Bunun bir nedeni, her bir PCB’nin belirli bir amaç göz önünde bulundurularak tasarlanmış olması, daha temiz sinyal yönlendirmesi ve alanın daha verimli kullanılmasına olanak sağlaması olabilir. Ayrıca ekran çıkışlarını, PCIe’yi ve fan konektörlerini ayırmak, elektrik gürültüsünü en aza indirebilir ve GPU’ya güç dağıtımının stabilitesini artırabilir.
Nvidia ayrıca hesaplama için değerli silikon ayak izinden tasarruf etmek ve genel GPU tasarımını optimize etmek için kendi GeForce 8800 GTX/Ultra (G80 GPU) kitabından bir sayfa alabilir ve ekran motorlarını GB202 GPU’dan ayırabilir. Belki de bu, Nvidia’nın harici modülleri karıştırıp eşleştirerek farklı GB202 ürünleri sunmasına olanak tanıyacaktır. Örneğin, bir sunucuda bulunan GB202 tabanlı bir kartın ekran çıkışlarına ihtiyacı yoktur, oysa bazı OEM’ler müşterilerine farklı bir ekran çıkışı yapılandırması sunabilir.
Dikkat edilmesi gereken ilginç nokta ise Nvidia’nın ortaklarının GeForce RTX 5090 ekran kartları için tek kartlı tasarımları kullanmaya devam edecek olmasıdır. Dolayısıyla, benzersiz üç parçalı PCB, en üst seviye Blackwell grafik kartları için zorunlu bir gereklilik değil, daha çok böyle alışılmışın dışında bir tasarımı kullanmak için kendi nedenleri olan Nvidia mühendislerinin kasıtlı bir tasarım kararıdır.
