İlk B860 merkezli anakartımız MSI MAG B860 Tomahawk Wifi, bu yılın başlarında laboratuvarımıza geldi. 229.99 $ ‘dan, Newegg’deki en pahalı B860 tabanlı anakarttır, ancak özellikle Z890 alternatiflerine kıyasla hala bol miktarda değer sunar. Katil tabanlı Wi-Fi 7 ve 5 GBE, Thunderbolt 4, üç M.2 soket (bir PCIE 5.0 x4) ve birkaç EZ DIY özelliğine sahiptir. Platform için çok yönlü bir teklif.
Bütçe B860 yonga seti, toplam 45 yüksek hızlı G/Ç şeridi (Z890’da 60’dan aşağı), bir PCIE 5.0 x16 yuvası ve birincil M.2 soketi için 4x ek PCIe 5.0 şerit içerir (burada Z890 iki 5.0 x4 şeridi olabilir M.2 için). Hala Thunderbolt 4 veya USB 4 bağlantı noktası elde edersiniz, ancak meraklı platformunda iki tanesine karşı sadece bir tane. Çoğu kullanıcı için, PCIe 4.0 x4 ile sınırlı olmasına rağmen, genişleme için yeterli bağlantı noktası ve bant genişliği mevcuttur. Anakartta tasarruf edilen para, video kartınızı veya daha fazla/daha hızlı depolama alanınızı yükseltmede ve dengeye değer olabilir.
Testlerimiz sayesinde, kesinlikle ‘orta’ güç dağıtım, çekirdek Ultra 9 285K ile iyi bir şekilde kaldı ve CPU’nun bacaklarını germesine ve uygun olduğunda 250W kullanmasına izin verdi. Intel performans ayarını kullanarak (tipik olarak tüm tahtalarda yaptığımız gibi), Tomahawk WiFi Procyon ofis testlerinde, oluşturma ve kodlamada mükemmelleşti. Oyun güçlü kıyafeti değildi, ancak çerçeveleri saymadığınız sürece, diğer tahtalar arasındaki yetersiz farkı görmek zor olacaksınız.
Aşağıda, kurulun ayrıntılarını inceleyeceğiz ve bir noktayı hak edip etmediğini belirleyeceğiz. En iyi anakartlar liste. Ancak test sonuçlarını paylaşmadan ve ayrıntıları tartışmadan önce, MSI’nın web sitesinden özellikler aşağıdadır.
MSI Mag B860 Tomahawk WiFi’nin özellikleri
| Soket | Intel (LGA 1851) |
| Yonga seti | B860 |
| Form faktörü | Atx |
| Voltaj regülatörü | 15 faz (VCORE için 12x 60A SPS MOSFETS) |
| Video bağlantı noktaları | (1) Thunderbolt 4 (Type-C) (1) HDMI (V2.1) (1) Displayport (v1.4) |
| USB bağlantı noktaları | (1) Thunderbolt 4 (40 Gbps) Tip-C (1) USB 3.2 Gen 2 (10 Gbps) Tip-C (4) USB 3.2 Gen 2 (10 Gbps) (4) USB 2.0 (480 Mbps) |
| Ağ krikoları | (1) 5 GBE |
| Ses Jakları | (2) Analog + SPDIF |
| Eski bağlantı noktaları/krikolar | ✗ |
| Diğer Portlar/Jack | ✗ |
| PCIE X16 | (1) v5.0 (x16) (1) v4.0 (x4) |
| PCIE X8 | ✗ |
| PCIE X4 | (1) V4.0 (x1) |
| PCIE X1 | ✗ |
| Çapraz Ateş/SLI | ??? |
| Dimm yuvaları | (4) DDR5-9200+ (OC)*, 256GB kapasite 1DPC 1R maks. 5600+ MT/S’ye kadar hız |
| M.2 soketler | (1) PCIE 5.0 x4 (128 Gbps) / PCIE (80mm’ye kadar) (1) PCIE 4.0 x4 (64 Gbps) / PCIE + SATA (110mm’ye) (1) PCIe 4.0 x4 (64 Gbps) / PCIe + SATA ( 80 mm’ye) |
| SATA bağlantı noktaları | (4) SATA3 6 GBPS RAID 0/1/5/10’u destekler |
| USB başlıkları | (1) USB V3.2 Gen 2 (0 Gbps) Tip-C (1) USB v3.2 Gen 1 (5 Gbps) (2) USB V2.0 (480 Mbps) |
| Fan/Pompa Başlıkları | (7) 4 pimli (CPU, Combo, Sistem Fanları) |
| RGB başlıkları | (3) Argb Gen 2 (3 pimli) (2) RGB LED (4 pin) |
| Teşhis paneli | (1) EZ hata ayıklama LED (1) Bellek Algılama LED |
| Dahili düğme/anahtar | ✗ |
| SATA Denetleyicileri | ✗ |
| Ethernet Denetleyici (ler) | (1) Intel Killer E5000 (5 GBE) |
| Wi-Fi / Bluetooth | Intel Killer Be1750x Wi-Fi 7 2×2- 320 MHz, 6 GHz, BT 5.4, 5.8 Gbps |
| USB denetleyicileri | (1) Realtek RT5420 (1) Genesys Mantık GL850 |
| HD Audio Codec | Realtek ALC892 |
| DDL/DTS | ✗ / ✗ |
| Garanti | 3 yıl |
MSI Mag B860 Tomahawk Wifi’nin kutusunun içinde
Kutunun içinde, kılavuzlar, bildirimler ve el ilanları da dahil olmak üzere birkaç aksesuar elde edersiniz. Donanım açısından, MSI bir SATA kablosu, EZ M.2 klips (ve sökücü), EZ Wi-Fi anteni, 1 ila 2 EZ Conn Cable ve EZ ön panel kablosu içerir. Bu sizi başlatmak için çok fazla, ancak temellerden çok daha fazla değil.
Z890 Tomahawk WiFi’nin tasarımı
İmaj 1 ile ilgili 3

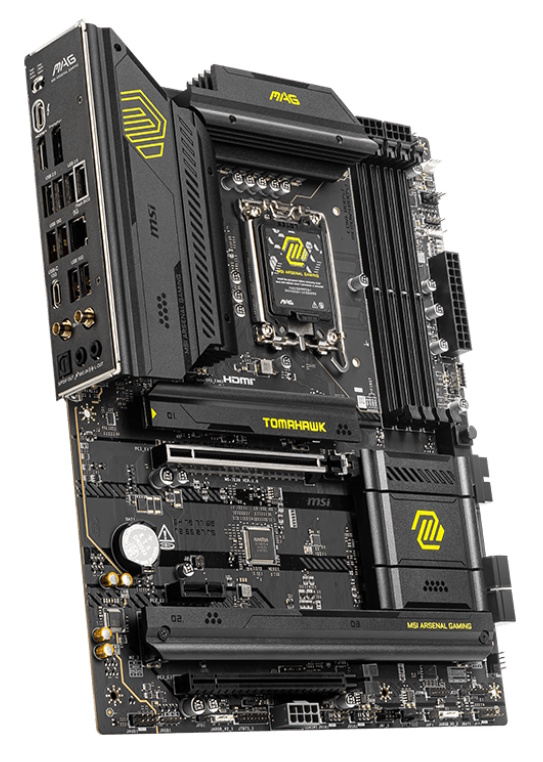

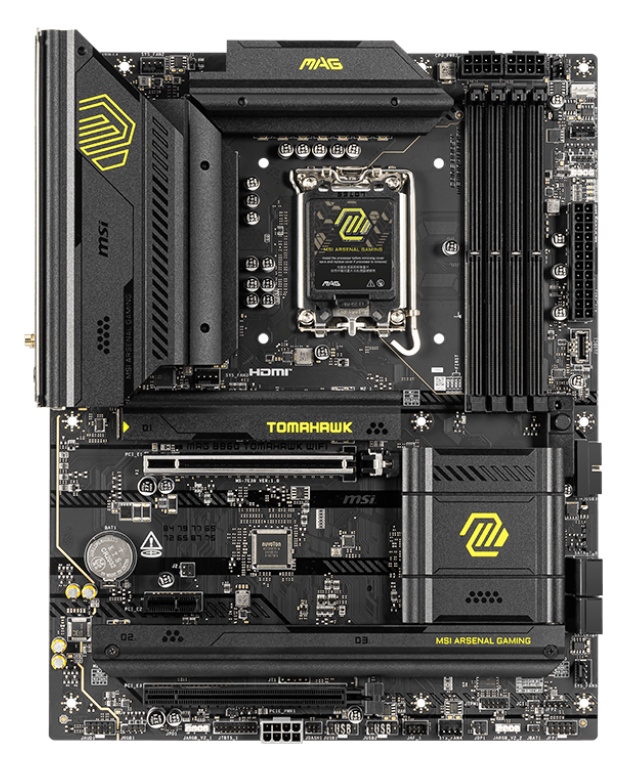

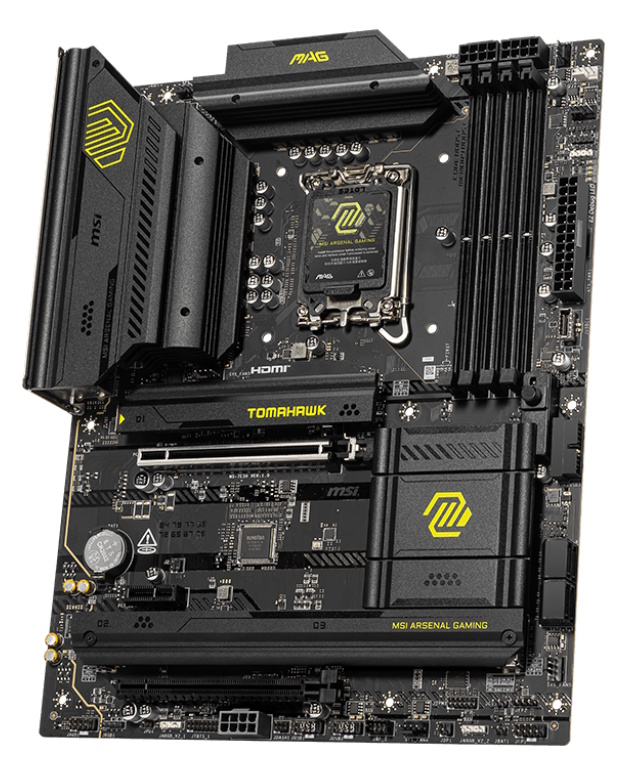

B860 Tomahawk Wi-Fi, VRM alanını kapsayan büyük soğutucu, parlak sarı-yeşil marka ve bir pudra kaplama kaplamasına sahip mat siyah bir 6 katmanlı PCB kullanır. Plaka tarzı soğutucu, M.2 soketlerini ve yonga setini kapsar ve daha fazla Tomahawk markalaşması. Cihaz hala askeri bir havayı koruyor. Entegre RGB aydınlatma arayanlar başka bir yerde görünmelidir, ancak kendinizi eklemek için beş başlık sunar (Mystic Light yazılımı aracılığıyla kontrol). Çoğu yapı ile karışmalı, ancak kendi başına öne çıkmayacak.

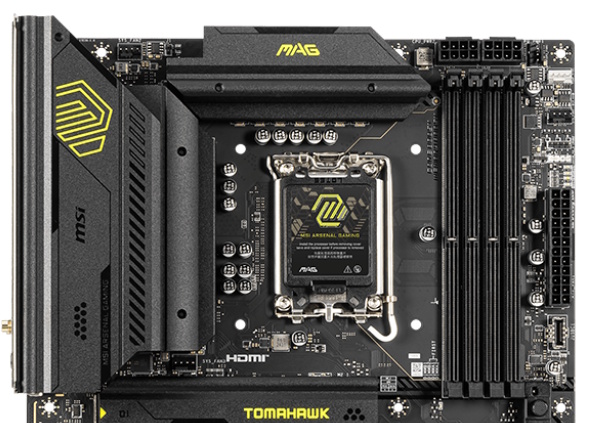

Sol köşede, VRM soğutucuları arasında tek başına oturan ilk (yedi) dört pimli fan başlıklarını görüyoruz. Her başlık PWM ve DC kontrollü cihazları destekler. Çıktı, çoğu konfigürasyon için yeterli olması gereken 3A (Pump_SYS1), 2A (CPU_FAN1) ve 1A (SYS_FAN1-5) arasında değişir. MSI Center yazılımı veya BIOS fanları kontrol eder.
Büyük VRM WIFTSINKS’ten sonra, işlemciye güç vermek için iki 8 pimli EPS konektörünü buluyoruz. Biraz alışılmadık bir konum, ancak çoğu şasi üzerinde tipik kablo yönetimi geçişleri ile iyi çalışıyor. Bunun yanında, 4 pimli bir fan başlığı daha buluyoruz. Köşeyi yuvarlayarak, sağ kenardan aşağı doğru ilerlerken, iki fan başlığını (pompa ve sys fan) ve ilk RGB başlıklarını (4 pimli RGB, 3 pimli argb) gözetliyoruz. Sırada, kart ve ön panel USB 3.2 Gen 2 (10 Gbps) Tip-C bağlantısı güçlendirmek için 24 pimli ATX konektörü vardır.

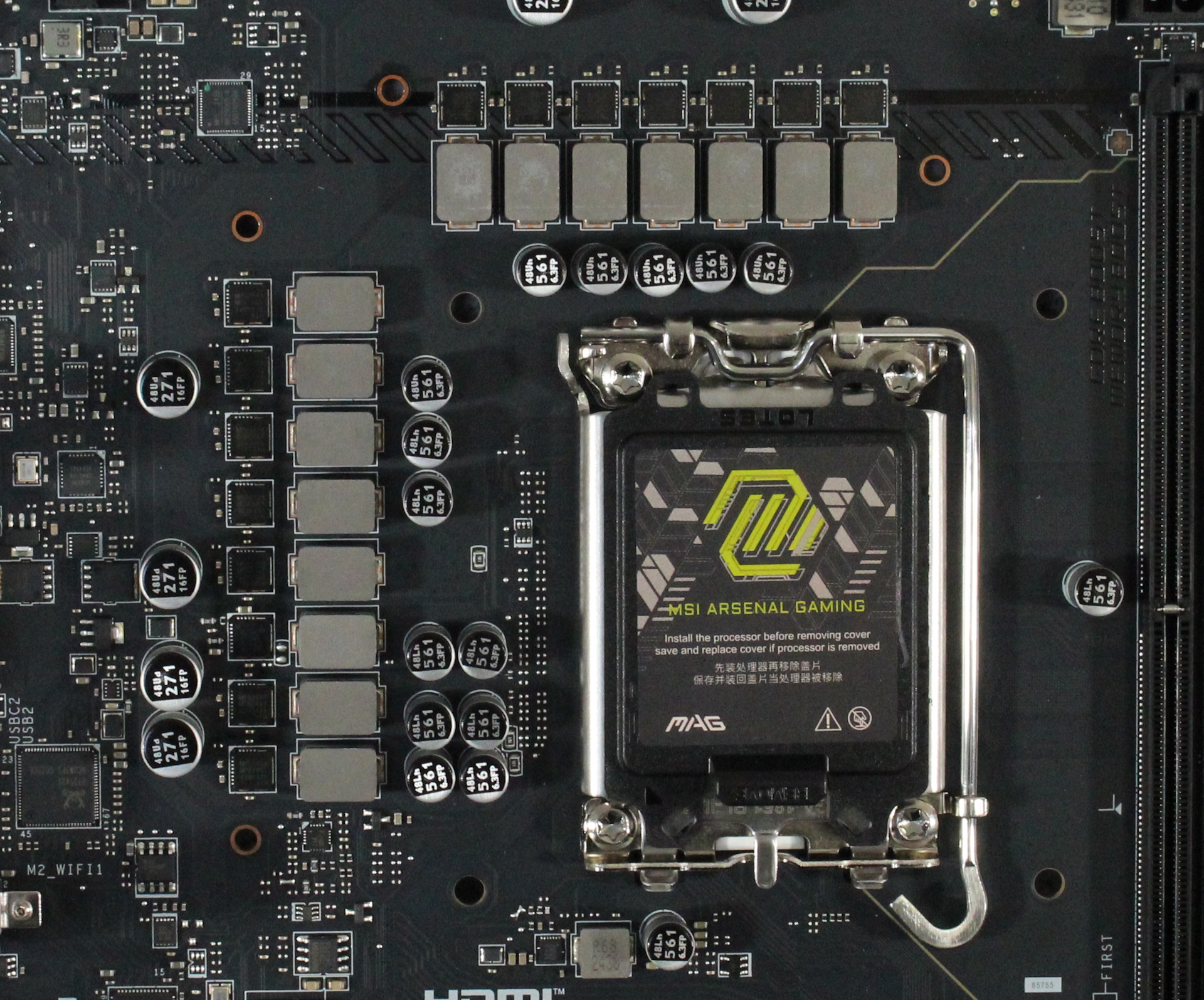

Bütçe yonga seti ile hayal edebileceğiniz gibi güç teslimatı özellikle sağlam değildir. B860 Tomahawk WiFi, “Duet” yapılandırmasında VCORE’a adanmış 12 aşamaya sahiptir. Power, MPS2414 60A SPS MOSFET’lerine monolitik bir güç MP29005-A denetleyicisine gider. Bazı peçete matematiği 720a verir, bu çok fazla değildir, ancak amiral gemisi sınıfı işlemcimizi kaçmadan ele aldı. Bu tahta ile herhangi bir dünya rekoru kırmayacaksınız, ancak herhangi bir uyumlu işlemciden bekleyebileceğiniz her şeyi alacaksınız.
Odak noktasını sol altta kaydırarak, tamamen açıkta kalan bir ses bölümü ve EMI’ye yardımcı olmak için tasarlanmış ses ayırma hattı görüyoruz. Dört sarı, özel ses kapasitörü temel ama yetenekli Realtek ALC897 kodekini çevreler. Ses çözümü en iyisi olmasa da, çoğu onu yeterli bulmalıdır.

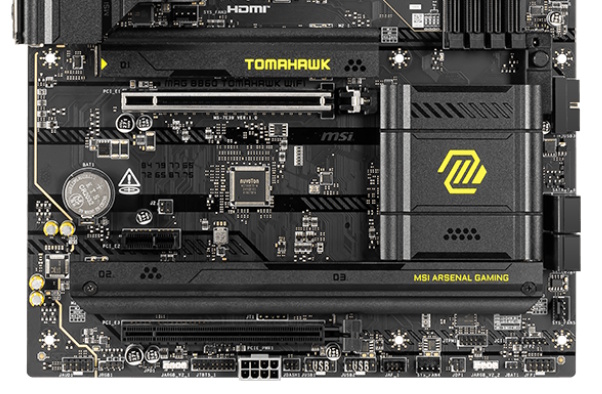

Ortada üç PCIE yuvası ve üç M.2 soket vardır. İkincisinden başlayarak, EZ M.2 Kalkanı Frozr Sert Sebzesi’nin altındaki üst M.2 soketi, tek PCIE 5.0 x4 (128 Gbps) soketinizdir. Diğer ikisi, bir soğutucu altında ancak alt kenarda, yonga setinden bağlanır ve PCIE 4.0 x4 (64 Gbps) ‘e kadar koşar. Ek olarak, bu soketler SATA tabanlı M.2 modüllerini destekleyerek eski ve daha ucuz SATA tabanlı M.2 depolama alanı kullanma esnekliği sağlıyor.
İki tam uzunlukta pcie yuvası var. Üst yuva MSI’nın Steel Armor II kullanır ve CPU bağlantılı şeritlerle 5.0 x16 hızında PCIE’ye kadar çalışabilir. Alt uzunlukta yuva yonga setinden bağlanır ve PCIE 4.0 x4 hızlarına kadar çalışabilir, ancak PCI_E2 doldurulduğunda X2’ye düşer. Bir ton bant genişliği yoktur, ancak düşük hızlı genişleme için çok şey olmalıdır (Ses Kartları, USB, vb.).
Sağ kenar boyunca ön panelin 19 pimli USB 3.2 Gen1 (5 Gbps) başlığı ve altında dört SATA bağlantı noktası vardır. RAID için yalnızca SATA bağlantı noktaları kullanılabilir (0/1/5/10 modlar). Son olarak, başka bir sistem fan başlığı.
Tahtanın altında birkaç açık başlık vardır. Bunlar, ek USB bağlantı noktaları ve RGB başlıkları gibi tipik şeyleri içerir. Aşağıda soldan sağa tam bir liste verilmiştir.
- Ön panel ses
- (3) 3 pimli argb başlıkları
- (4) Sistem fan başlıkları
- (2) USB 2.0 başlıkları
- Thunderbolt 4 başlığı
- 2 pimli sıcaklık sensörü
- 2 pimli şasi izinsiz giriş başlığı

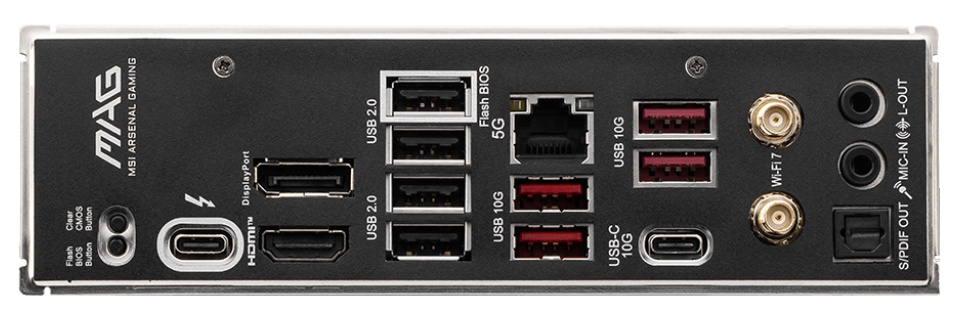

Bütçe kartımızın önceden yüklenmiş arka IO plakası, 10 USB bağlantı noktası (1x Thunderbolt 4 Tip-C, USB 3.2 Gen 2 Tip-C, 4x USB 3.2 Gen 2, 4x USB 2.0) dahil olmak üzere bağlantı noktaları ve düğmeler içerir. Video çıkışları Thunderbolt 4 bağlantı noktası veya HDMI ve DisplayPort bağlantılarından geçer. En solda net CMOS ve BIOS flashback düğmeleri bulunmaktadır. Sağda 2 plug ve SPDIF ses yığını, standart Wi-Fi konektörleri ve USB bağlantı noktalarıyla çevrili 5GBE bağlantı noktası bulunmaktadır.
