MSI MAG B850 Tomahawk Max WiFi Anakart İncelemesi: Bir Bütçede Biraz Ekstra

Bütçe AMD inceleme turumuzun en son kurul MSI’s B850 Tomahawk Max WiFi. 229,99 $ fiyatla, oyuncular için tasarlanmıştır ve kağıt üzerinde PC yapıları için istikrarlı, dayanıklı ve DIY dostu bir temel olduğunu görür. Para için hızlı ağ (Wi-Fi ve kablolu), üç tip-C bağlantı noktası, ek PCIe gücü, bazı DIY dostu özellikler, yetenekli güç dağıtım ve çoğu yapı temasına uyacak nötr bir tasarım dahil olmak üzere geniş USB bağlantı noktaları elde edersiniz. .

Donanım açısından, her ikisi de bu fiyat aralığında hızlı seçenekler olan entegre Wi-Fi 7 ve 5GBE elde edersiniz. USB 4’ü (40 Gbps) görmesen de, Tomahawk, her biri bir başlık aracılığıyla 3.2 gen2 (10 Gbps) hızda (10 Gbps) hızda (10 Gbps) hızda (10 Gbps) çalışan üç C tipi bağlantı noktası sunuyor. ). Ayrıca dört M.2 soket (bir PCIE 4.0 x4) ve dört SATA bağlantı noktası dahil olmak üzere geniş depolama seçenekleri elde edersiniz. Yerleşik Realtek ALC4080 ses çipi, bütçe sınıfı kurulu için hoş bir sürpriz. Sağlam görünümleri ve DIY dostu özellikleri ile birleştirin ve spesifikasyon tarafında iyi yuvarlanmış bir tahtanız var.

Performans cephesinde, AMD’den en son ve en büyük AGEA 1.2.0.3a’yı güncelleyen en son beta olmayan BIOS’u kullandık. Bu bios ve fabrika ayarları (bellekte expo etkinleştirme dışında) ile Tomahawk Max, test süitimiz boyunca iyi performans gösterdi ve genellikle paketi yönetti. Oyun ve çoğu verimlilik uygulamasında iyi oldu, ancak Procyon/MS ofis testlerinde paketin ortasında sonuçlar verdi. Tüm sonuçlar yakındır ve ekranda bir çerçeve sayacı veya zamanlayıcı olmadan bir fark fark etmezsiniz.

Aşağıda, kurulun ayrıntılarını inceleyeceğiz ve en iyi anakartlar listemizde bir yer hak edip etmediğini belirleyeceğiz. Ancak test sonuçlarını paylaşmadan ve ayrıntıları tartışmadan önce, aşağıda MSI’dan özellikler bulunmaktadır.

MSI Mag B850 Tomahawk WiFi’nin özellikleri

MSI B850 Tomahawk Max Wifi’nin kutusunun içinde

Perakende ambalajın içinde başlamanıza yardımcı olacak birkaç aksesuar vardır. Çok fazla olmasa da, tek bir SATA kablosu, EZ M.2 klips II ve kaldırma aracı, EZ ön panel, 1 ila 3 EZ Conn Cable ve EZ Wi-Fi anteni sunarlar. Son olarak, hızlı kurulum kılavuzu ve kablo çıkartmaları var.

Tomahawk Max WiFi’nin tasarımı

İmaj 1 ile ilgili 2

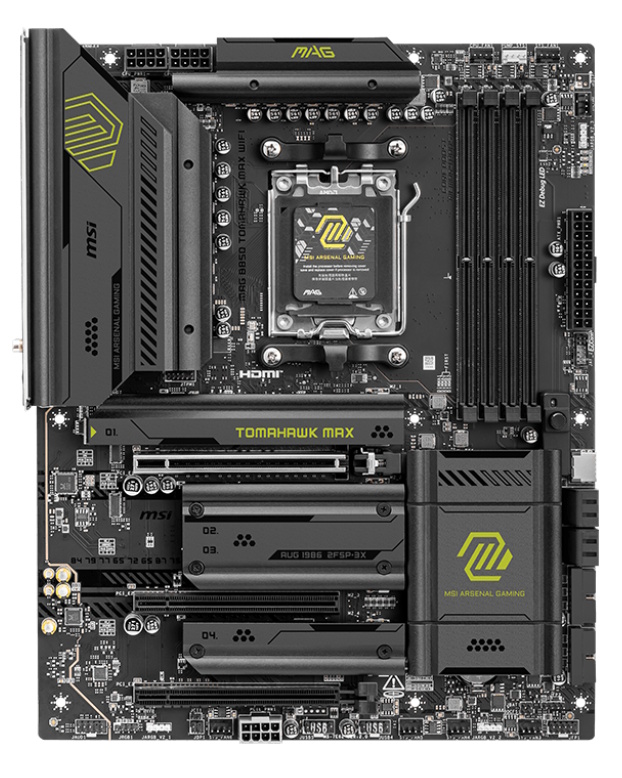

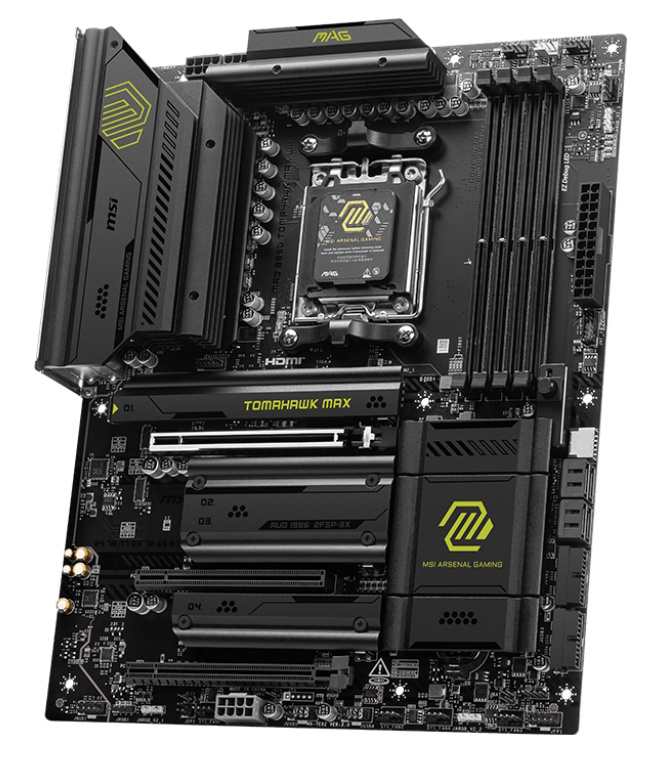

Tomahawk Max WiFi, M.2 soketlerini ve yonga setini soğutmak için görevlendirilmiş VRM ve plaka tarzı soğutucuları kapsayan büyük soğutucu siyah bir sunucu sınıfı PCB’de oturuyor. Tamamen siyah görünümü kırmak, mag sembolü ve tomahawk/arsenal oyun markası ile parlak sarı-yeşil vurgulardır. RGB severler, hiçbiri yerleşik olmadığı için başlıklara kendi başlıklarını eklemelidir. Genel olarak, çoğu yapı temasıyla karışması gereken iyi görünümlü bir bütçe anakarttır.

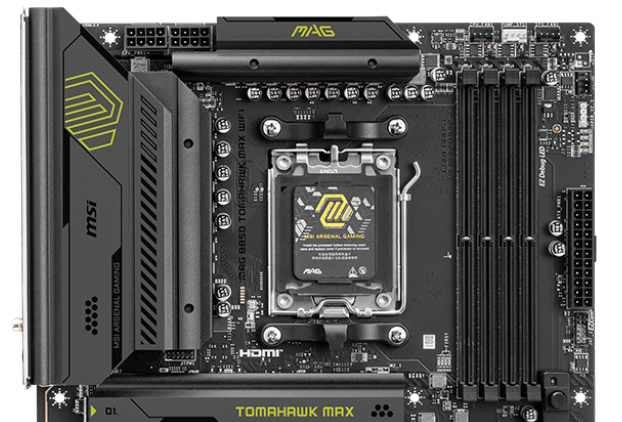

Sol üst köşede, işlemciye güç veren iki 8 pimli EPS konektörünü (bir tane gerekli) görüyoruz. Bunları çevreleyen, mat siyah bir kaplama ve bazı markalaşma sporu olan Frozr Design VRM WITSINKS’dir. Bir amiral gemisi sınıfı (daha yüksek watt) işlemci ile bile, özel güç dağıtımını spesifikasyon içinde çalışır durumda tutmak için bol miktarda yüzey alanı ve kütle var.

Soket alanını geçtikten sonra, her iki tarafta kilitleme mekanizmalarıyla dört DRAM yuvasına karşı karşıya kalıyoruz. MSI, platform için çok hızlı olan DDR5-8400+olarak listelenen hızları olan 256GB’a kadar RAM’i destekler. DDR5-8000 kitimizle önyükleme yapabiliriz, ancak DDR5-7200 kitini kullanarak sadece sabit (kutudan çıktı).

RAM yuvalarının üstünde ilk üç (yedi) 4 pimli fan başlığı bulunur. Bu durumda, CPU_FAN1, POMPR_SYS1 ve SYS_FAN1. Her başlık PWM ve DC kontrollü cihazları destekler. Çıktı, 1A/12W’deki sistem fan başlıkları, 2A/24W’daki CPU fanı ve en çok 3A/36W çıktı yapabilen pompaya bağlı olarak değişir. Fan kontrolü MSI Center Sofware ve kullanıcı senaryosu uygulaması aracılığıyla işlenir.

Sağ kenara baktığımızda ve aşağı doğru hareket ediyoruz, başka bir 4 pimli fan başlığına ve ilk 3 pimli ARGB başlığı (diğer ARGB/RGB başlıkları alt kenarda), Mystic Light kısmı bölümünden işlenen RGB’ler üzerinde kontrol ile MSI Merkezi.

Aşağıda, sonrası işlem sırasında yanan dört EZ hata ayıklama LED’i bulunmaktadır. Alanlardan birinde (Boot, DRAM, VGA, CPU) bir sorun varsa, sorunlu nokta için renkli LED yanıyor ve sorunun nerede olduğu hakkında biraz fikir veriyor. Sırada, kart için 24 pimli ATX güç konnektörü ve son olarak, argb şeritlerini, fanları, USB 2.0 cihazlarını ve hatta MPG EZ120 Argb fanlarını bağlamanızı sağlayan uygun EZ Conn-Header V2.

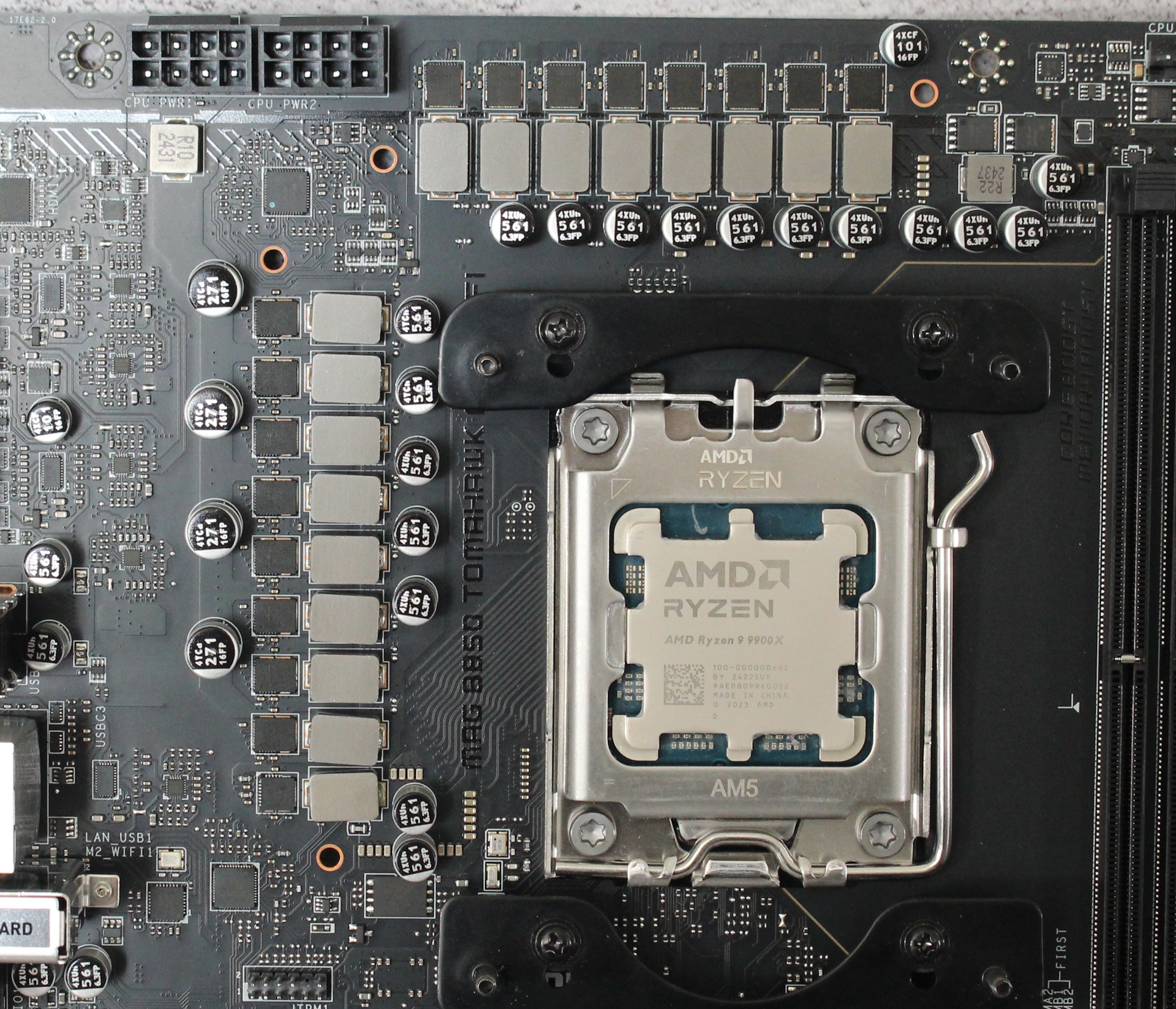

Tomahawk Max’teki güç teslimi, 14’ü Vcore’a adanmış olan 17 aşamadan oluşur. Güç, 8 pimli EPS konnektöründen bir monolitik güç sistemleri (MPS) MPS2412 denetleyicisine gelir. Oradan, 80A MPS MPS2433 SPS MOSFET’lerine geçer. 1.120A, amiral gemisi Ryzen 9 7950x veya 9950x için bile bol. Gördüğümüz en sağlam olmasalar da, overclock yapmaya karar verseniz bile sizi geride tutmuyorlar.

Tahtanın alt tarafında, solda, herkesin görmesi için Realtek ALC4080 çipi ile tamamen açıkta kalan bir ses çözümü vardır. Ayrıca birkaç özel ses kapasitörü kullanır ve ses sinyalini kartın geri kalanından (dikey olarak çalışan tanıdık çizgi) izole eder. Özellikle daha ucuz bir yonga setinde kullanıcıların memnun olması gereken iyi bir ses çözümüdür.

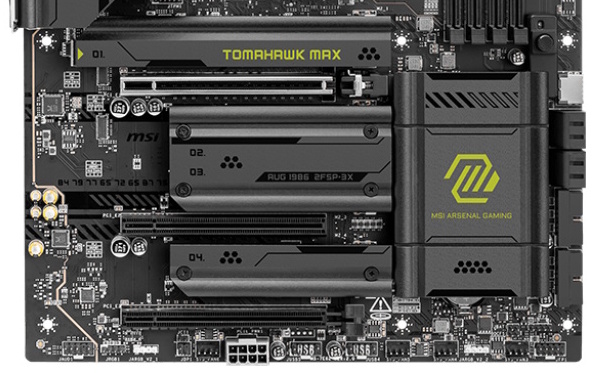

Ortada üç tam uzunlukta PCIe yuvası ve dört M.2 soket vardır. PCIE yuvalarından başlayarak, üst yuva PCI_E1, MSI’nın PCIE Zırhı ve EZ PCIE sürümünü kullanır ve çıkarma için ek destek ve kolay erişim sağlar. CPU üzerinden bağlanır ve PCIE 5.0 x16’daki birincil grafik yuvanızdır. Alt iki tam uzunlukta yuva (PCI_E2/3) yonga setinden bağlanır. Orta yuva, PCIE 3.0 x1’de çalışan en yavaştır, tabanı ise PCIe 4.0 x4’tür. M2_3, PCI_E3’e bir cihaz kurulduğunda X2’ye düştüğünü unutmayın. Bu yuvayı X4’e zorlayabilirsiniz, ancak aynı M2 soketini devre dışı bırakır.

M.2 soketlerinden bahsetmişken, ilk M. 2 soketi, M2_1, en üst pcie yuvasının hemen üzerindedir. PCIE 5.0 X4 (128 Gbps) ‘de çalışır. Soğutma işlemi gördüğümüz en büyük şey değil, bu nedenle sıcak çalışan 5.0 tabanlı bir sürücüyle genişletilmiş transferleri çalıştırmayı planlıyorsanız, sıcaklıklara dikkat edin. Şaşırtıcı bir şekilde, M.2_2 ayrıca PCIE 5.0 x4’te çalışır, böylece iki ultra hızlı M.2’iniz var. M.2_4, PCIe 4.0 X4’e kadar desteklerken, alt PCIe yuvasından şerit ödünç alan M.2_3, PCIE 4.0 x2’ye kadar çalışır.

Odak noktasını yonga setini sağ kenara kaydırarak birkaç konektör var. Üstten baştan başlayarak ön panel USB-C 3.2 Gen 2×2 (20 Gbps) konektörleri, dört SATA bağlantı noktası ve iki 19 pimli ön panel USB 3.2 Gen 1 (5 Gbps) konektörleri bulunur. USB4/40 GBPS bağlantı noktalarına ihtiyacınız varsa, zorunlu olduğu bir ekleme kartı veya X870/E çözümü satın almanız gerekir.

Altta birkaç yararlı başlık vardır. Soldan sağa:

• Ön panel ses
• 4 pimli RGB, 3 pimli argb
• 2 pimli şasi saldırısı
• 4 pimli sistem fan başlığı
• 8 pimli tamamlayıcı pcie gücü
• (2) USB 2.0 başlıkları
• (2) 4 pimli sistem fan başlıkları
• 3 pimli argb başlığı
• 2 pimli Clear CMOS jumper
• 4 pimli sistem fan başlığı
• Ön panel

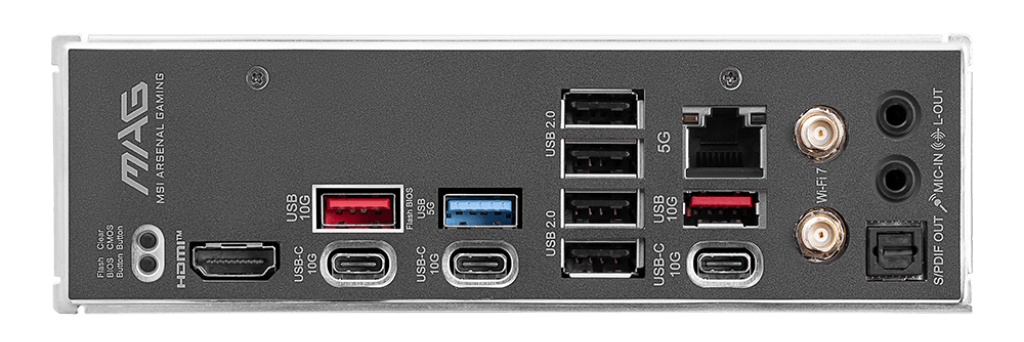

Arka IO, ihtiyacınız olanların çoğuna sahiptir. Eksik olan tek şey 40 Gbps bağlantı noktasıdır. Soldan başlayarak CMO’ları temizlemek için iki küçük düğme ve diğeri BIOS flashback için. Bunun yanında entegre grafiklerle kullanılacak HDMI bağlantı noktası var. Hepsi 10 Gbps’ye kadar çalışan üç USB Type-C bağlantı noktası ve iki Tip A bağlantı noktası (kırmızı) vardır. Ortadaki mavi tip-A bağlantı noktası 5 Gbps’ye kadar çalışırken, siyah USB 2.0 bağlantı noktaları 480 Mbps’ye ulaşır. Yeterli bağlantı noktasına sahip olmalısınız, ancak bazıları USB4’ün hızını kaçırabilir. Sırada iki Wi-Fi 7 bağlantısı ve iki 3.5 mm (MIC in/satır) ve SPDIF ile ses yığını-fiyat noktası için standart ücret.
