Peking Üniversitesi’nden bir araştırma ekibi, bulgularını dünyadaki türünün ilk örneği olan iki boyutlu, düşük güçlü bir Gaafet transistöründe yayınladı. Doğada yayınlanan çok disiplinli ekip Profesör Peng Hailin ve Qiu Chenguang liderliğindeki, bazı ekip üyeleri keşfi anıtsal bir atılımdan başka bir şey çağırıyor.
Pekin ekibi, makalenin “gofret ölçekli çok katmanlı istiflenmiş tek kristalin 2D GAA konfigürasyonu” olarak tanımladığı şeyi üretti.
“Bu şimdiye kadarki en hızlı, en verimli transistör,” dedi ekibinin atılımından Peng. “Mevcut materyallere dayanan çip yenilikleri bir ‘kısa kesim’ olarak kabul edilirse, 2D malzeme bazlı transistörlerin geliştirilmemiz ‘değiştirme şeritlerine’ benzer.” Güney Çin Sabah Postası).
Ekip, transistörlerini Intel, TSMC, Samsung ve başka yerlerden gelen ürünlere karşı test ettiğini iddia ediyor ve burada eşleşen çalışma koşulları altında bunlardan daha iyi performans gösteriyor.
Technobabble’ı yıkmak için Gaafet ile başlamalıyız. Kısacası Gaafet, GAAFET ALL-ALL-ARAGE Alan Etkili Transistörler, MOSFET’ler ve Finfets’ten sonra transistör teknolojisinin bir sonraki evrimidir.

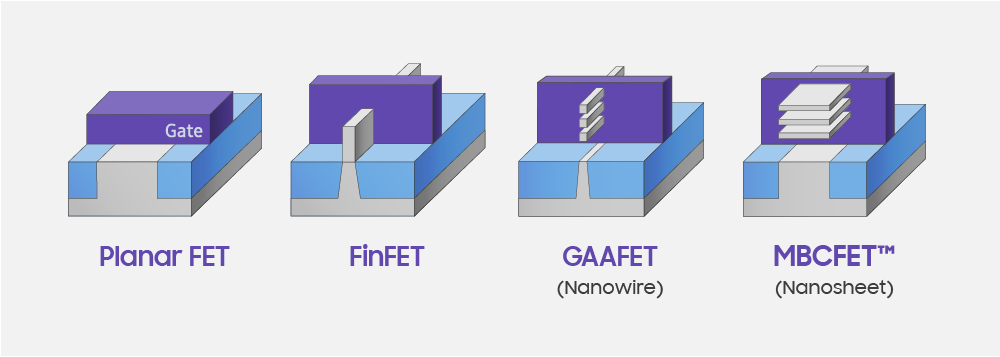

Transistörlerdeki inovasyon büyük ölçüde kaynakların ve kapı iletişiminin daha iyi kontrolü ile yönlendirilmiştir; MOSFET’ler bir kapıya bir uçağa değinilen bir kaynağa sahiptir, Finfets’in üç düzlemi kapılarına dokunurlar, burada her şeyden önce kapıların kesişen kapılarındaki kaynakları çevrelediği gibi. Aşağıda Samsung’un farklılıklar üzerindeki açıklayıcı diyagramı (artı Samsung’un Gaafet’in tescilli MBCFET versiyonu) bulunmaktadır.
Gaafet transistörleri yeni bir şey değildir; Transistör teknolojisi, 3nm ve daha düşük seviyelerde mikroçiplerin üretilmesi için gereklidir. Peking’in büyük yeniliği, silikon dışında bir element kullanarak kolaylaştırılan transistörlerinin iki boyutlu doğasından gelir.
Bi₂o₂se veya Bismut Oxyselenid, büyük ölçüde 2D yarı iletken olma yeteneği sayesinde yıllarca-1NM altı işlem düğümlerinde kullanımı için incelenen bir yarı iletken malzemedir. 2D bi₂o₂se gibi iki boyutlu yarı iletkenler, 10nm düğümde bile düşük taşıyıcı hareketliliğe giren silikondan küçük bir ölçekte daha esnek ve sağlamdır.
Silikondan Bismuth’a Odyssey
Bu tür atılımlar istiflenmiş 2D transistörlere ve silikondan bismut’a geçiş, yarı iletkenlerin geleceği için heyecan vericidir ve Çin endüstrisinin yarı iletkenlerin ön kenarında rekabet etmesi için gereklidir.
ABD çipleri ve modern teknoloji üzerindeki bir ABD-Çin ticaret savaşı sayesinde Çin, teknoloji dünyasının geri kalanının yaklaşık on yıldır ürettiği düğümlerde işlemcilerin üretimini sağlayan EUV litografisi gibi araçlardan kendisini kesiyor. Sonuç olarak, Çin, sadece yakalamak için içerik değil, teknoloji endüstrisinin mevcut durumunu atlamasına izin verecek araştırmalara büyük yatırım yaptı.
2D GAAFET transistörleri yarı iletken imalatının geleceği olmasa da, çalışma Çin’de endüstriyi ileriye doğru itmek için neyin mümkün olduğu konusunda yenilik yapmaya hazırlanan gelişen genç zihinleri temsil ediyor. Amerika Birleşik Devletleri, Gaafet teknolojisine yönelik potansiyel bir yasak da dahil olmak üzere Çin’in teknoloji erişimine karşı ticaret ambargolarını ve kısıtlamalarını artırmaya hazır olduğundan, Çin’in teknoloji endüstrisi savaşan imparatorluk saatine karşı yarışıyor.
