WEP 982 III Hassas Lehim İstasyonu İncelemesi: Isıyı ihtiyaç duyduğunuz yere koyma

Bulma En iyi lehimleme demir veya lehim istasyonu özneldir. Size neyi sevdiğimi söyleyebilirim, sizi iyi bir seçim yönünde gösterebilirim, ama sonuçta önemli olan elinizde böyle hissettirir. Antex XS25 ile profesyonelce lehimlemeye başladım. Bu basit lehimleme demirinin sıcaklık kontrolü yoktu. Ama termal olarak dengeli ve lehimlemek için bir zevkti. Ancak, hızla ipuçları ile yandı.

Antex XS25’ten beri bir dizi lehimleme demir, akıllı, aptal, sıcak hava, lehimleme tabancası vb. WEP 982 III. Sıcaklık kontrollü bir ESD güvenli lehimleme istasyonu iki lehimleme demir tutamağı ve bir dizi uçlu. İpuçları “sıcak değiştirilebilir” (cinas amaçlı) ve kompakt birim iyi görünüyor, ancak nasıl lehim oluyor?

Bunu bulmak için bankta koymam ve Maplin kitlerimin sonuncusu ve bir Commodore 64 PSU’nun sevgili C64’ümü öldürmesini önlemek için bir kit dahil bir dizi lehimleme kitini kazmam gerekiyor.

Ciddi not. İnceleme için aldığım ilk birim birkaç saat çalıştı ve incelemenin% 70’ini bu üniteyi kullanarak gerçekleştirdim. Ne yazık ki, bu ünitenin güç devresinde bir hatası vardı, bu da güç anahtarının bir parçası olarak kullanılan telin deformasyonuna neden oldu. Sorunlar kendilerini açmamı ve içine bir göz atmamı tetikleyen aralıklı elektrik kesintileri olarak kendini gösterdi. WEP bu üniteyi değiştirdi ve orijinal inceleme birimini denetim için geri gönderdim.

WEP 982 III Teknik Özellikler

WEP 982 III görünüm ve his

İmaj 1 ile ilgili 4

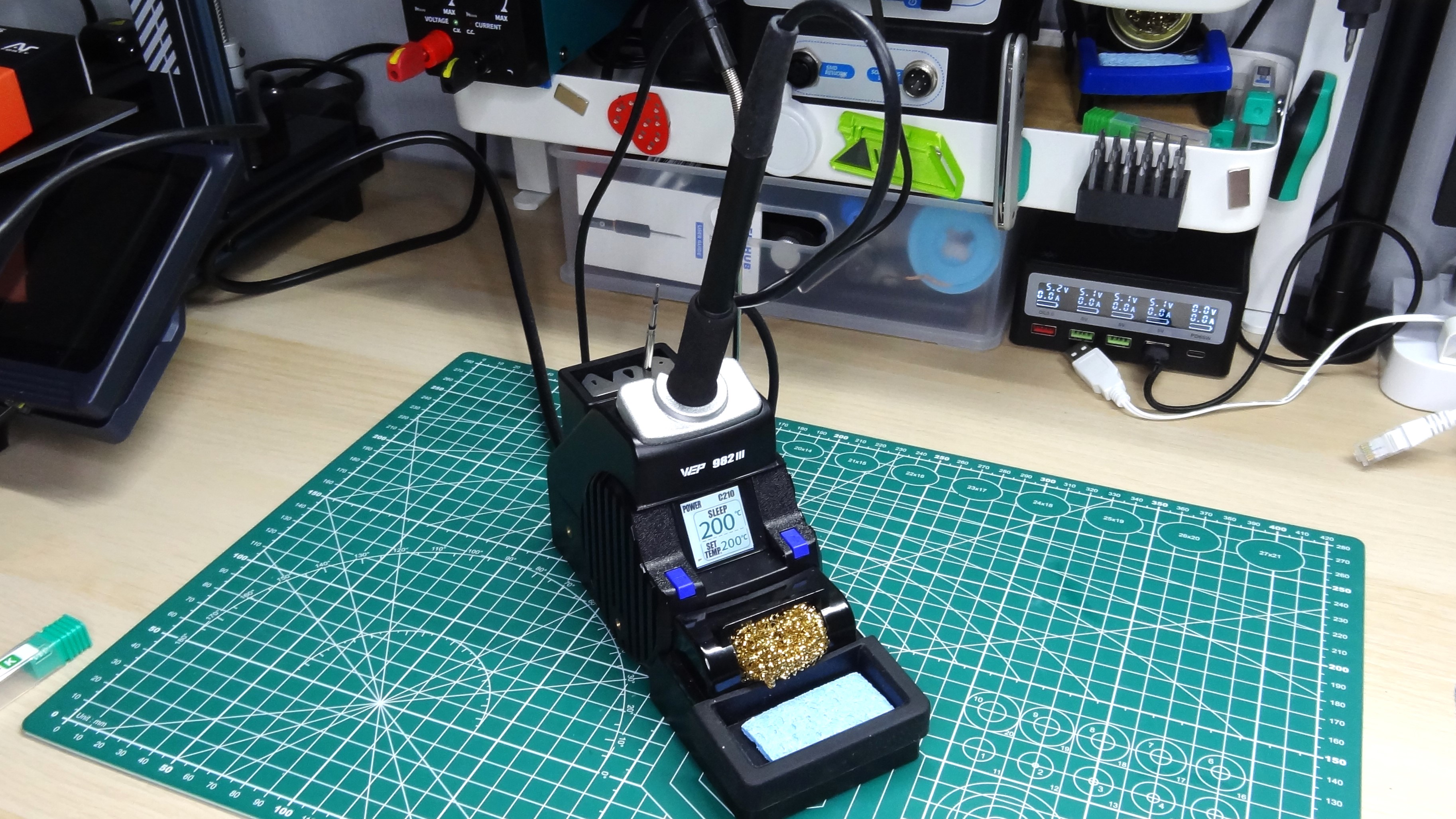

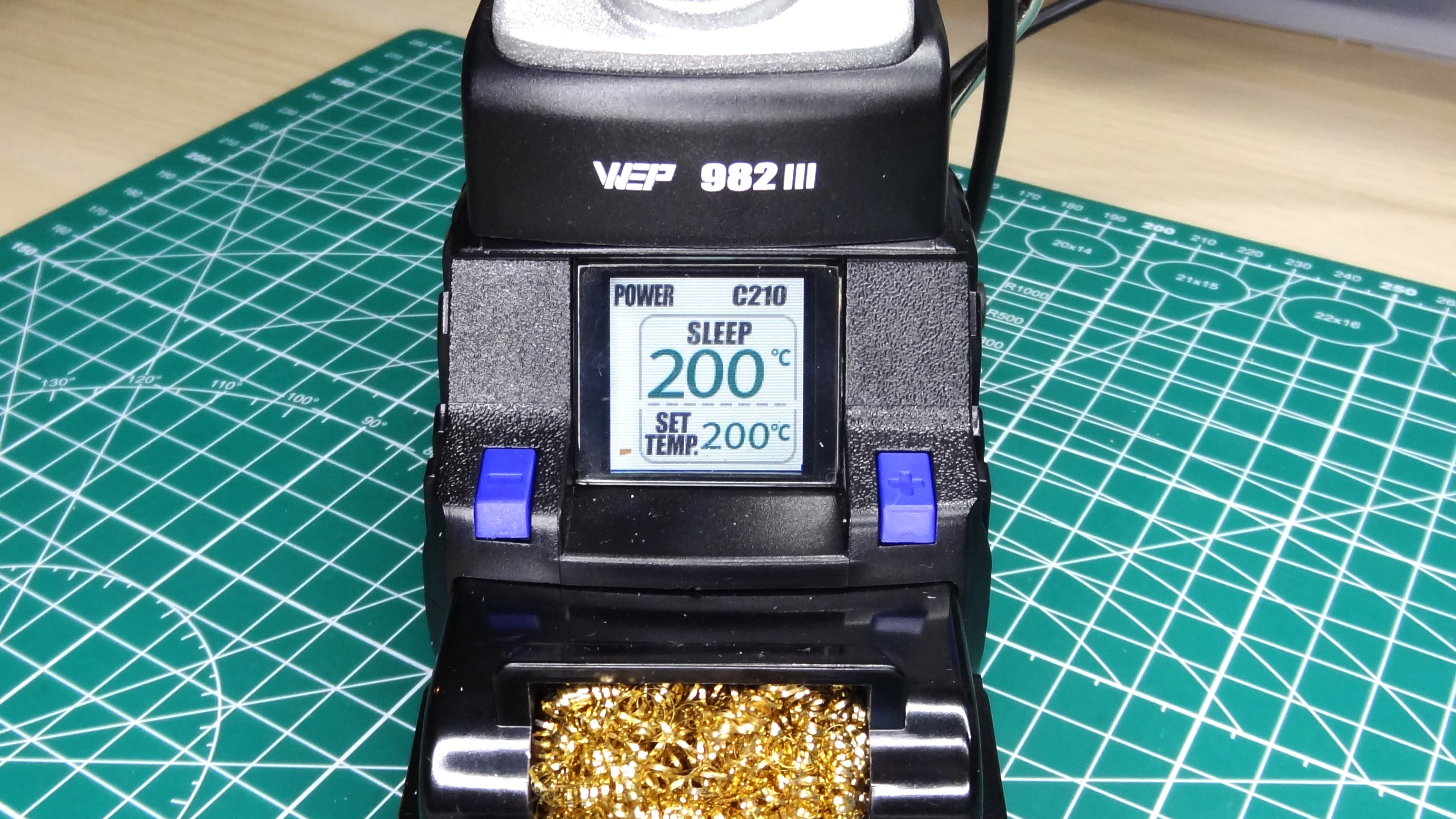

Plastik ve metalin bir karışımı olan WEP 982 III, seçtiğiniz sıcaklığı artırmak ve azaltmak için merkezi bir LCD ekranın ve iki düğmenin üzerine yerleştirilmiş lehimleme demirini gören sağlam bir kittir.

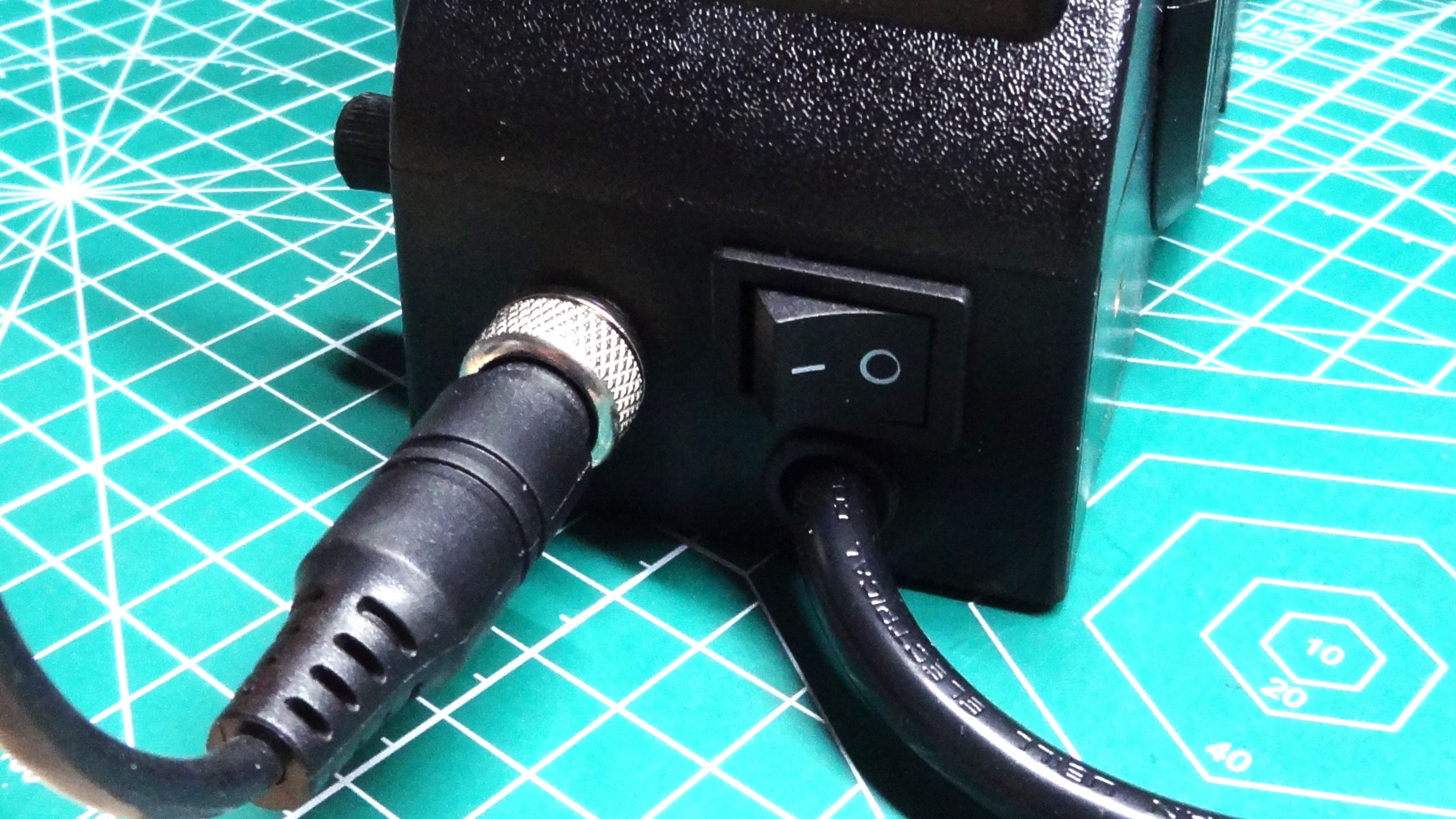

Havalandırma demir, bir DIN tarzı konektör aracılığıyla istasyonun arkasına bağlanır. DIN konnektörünün hemen yanında güç anahtarı ve şebeke kablosu bulunur. İstasyonun yan tarafında, istasyona bir “bungee” sabitlemek için kullanılan bir grub vidası var. Bu bungee silikon kabloyu yoldan çeker. Ünitenin önünde iki düğmeli parlak ve net bir renkli ekran var. Düğmeler duyarlıdır, belki de tutulduğunda biraz fazla duyarlıdır. Hedef sıcaklığınızı kolayca geçebilirsiniz, evet yaptım, birçok kez. Tek presler sıcaklığı bir dereceye kadar yukarı/aşağı çentikler ve düğmeye basma çok tıklama ve sinir bozucu.

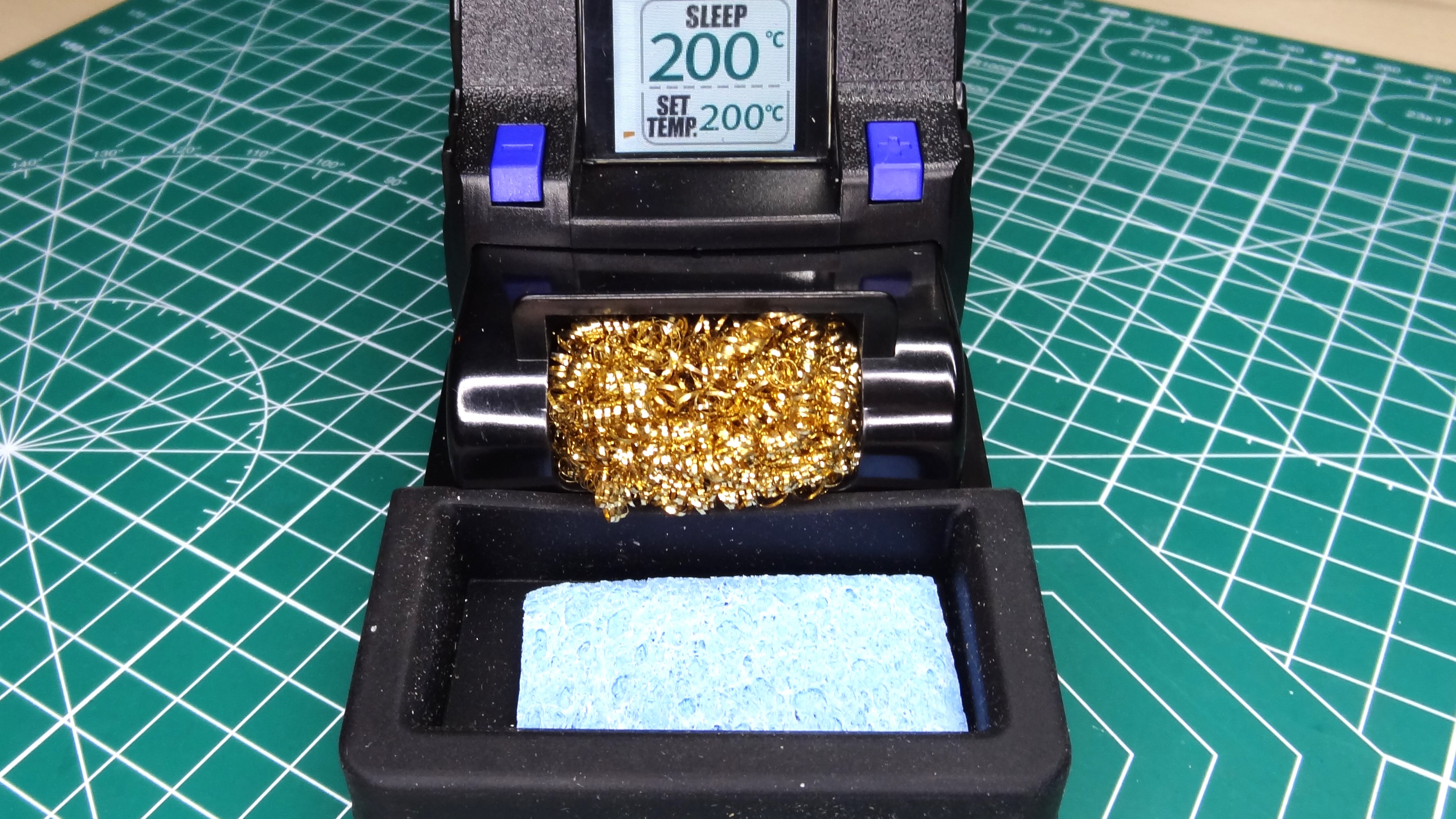

Düğmelerin altında lehimleme demir ucunu temizlemek için bir pirinç “sünger” var, nemli bir sünger için bir tencere de var. Uç temizliği için pirinç ve nemli sünger arasındaki seçim size kalmış. Havalandırma demir ucunu soğutmadığı için pirinç süngeri tercih ederim.

WEP 982 III ile lehimleme

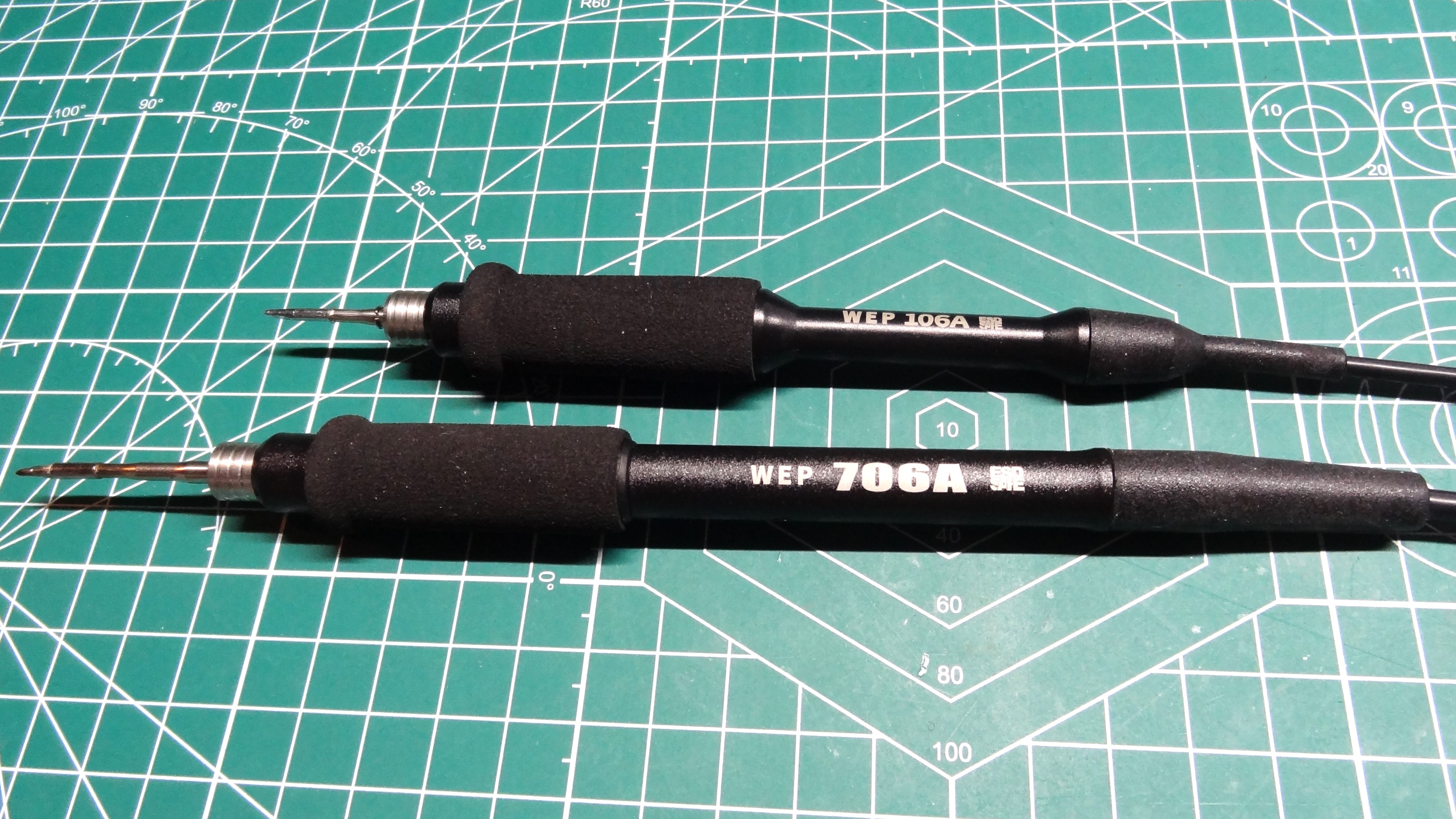

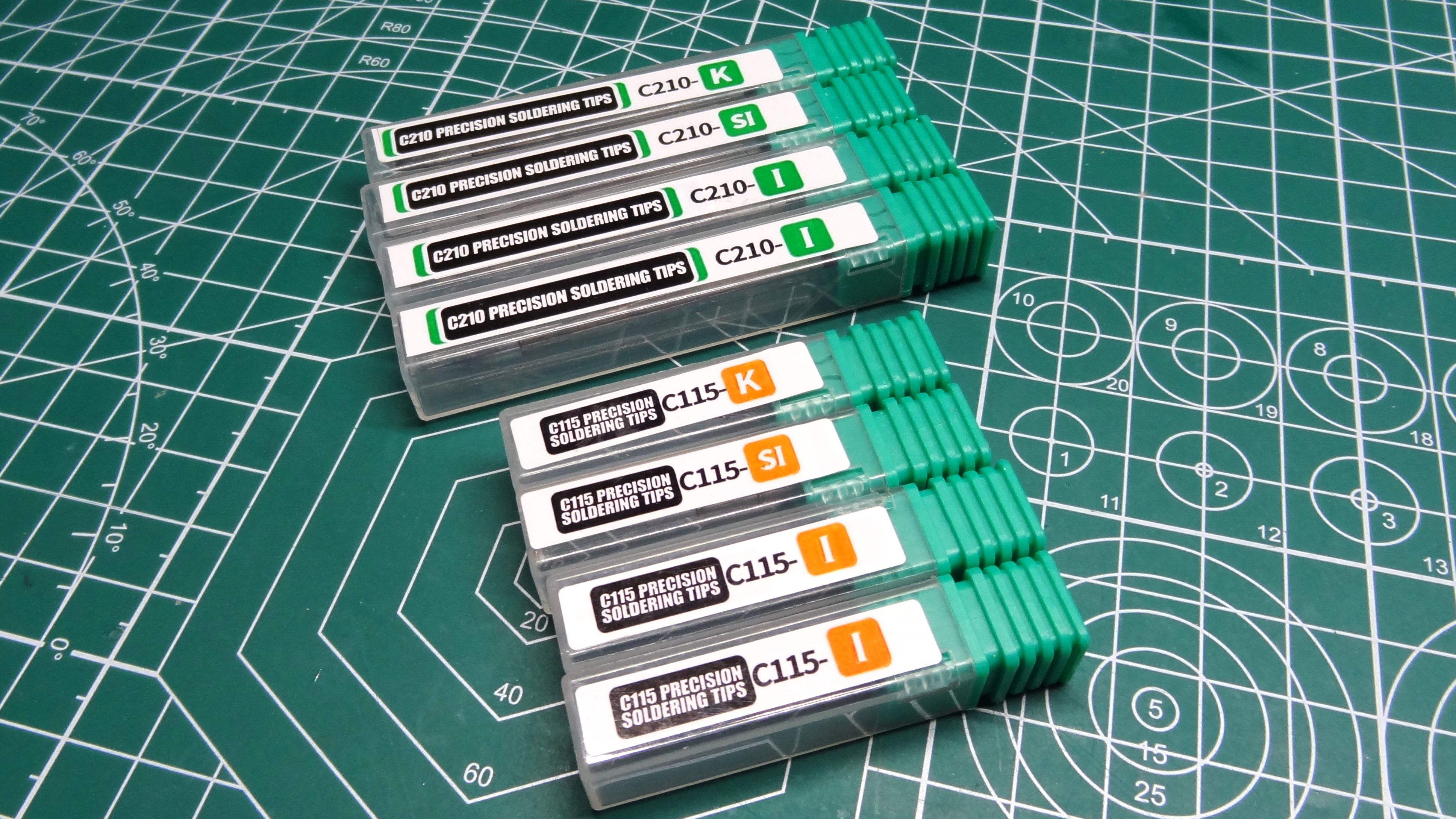

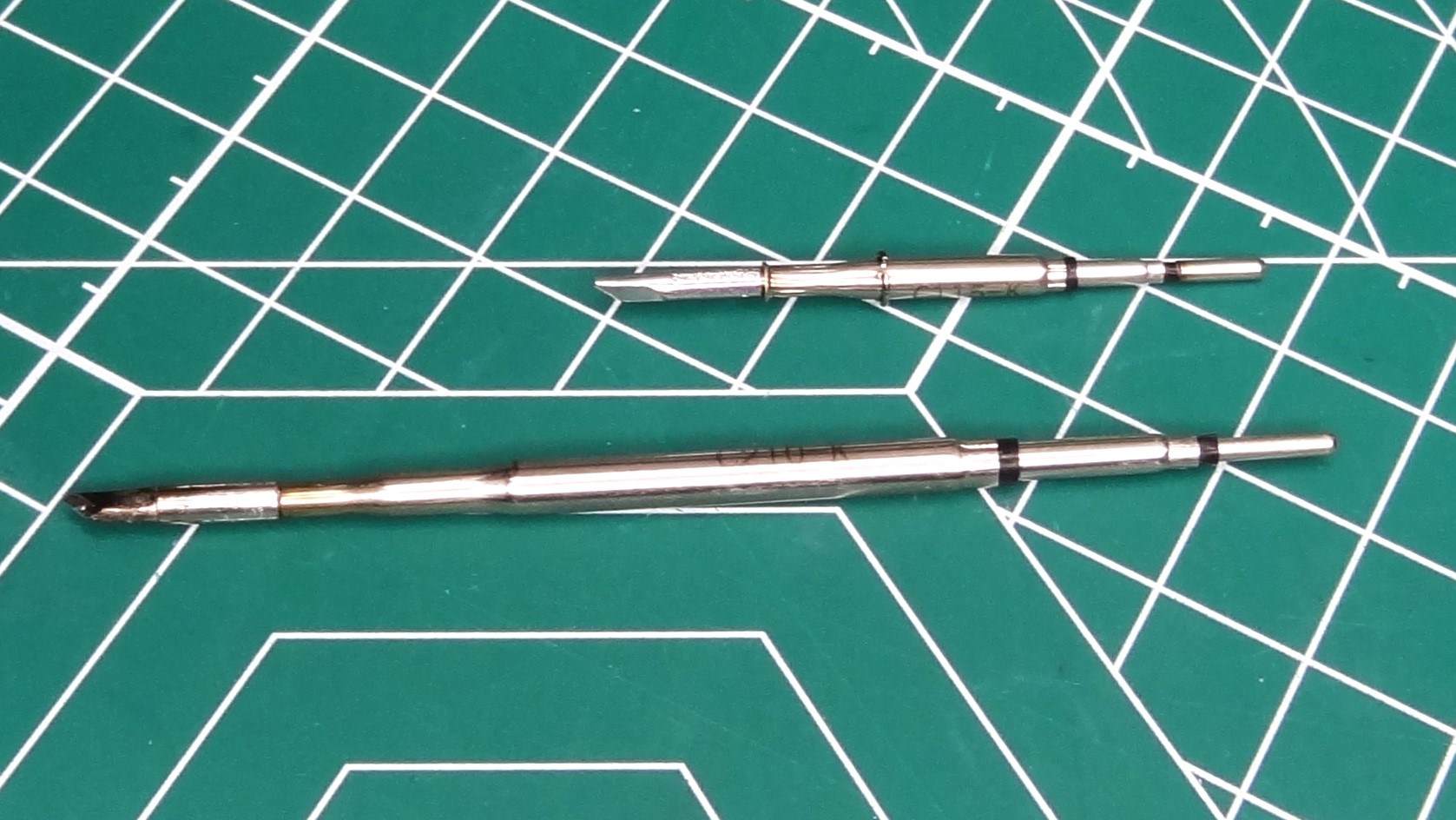

WEP 982 III, iki lehimleme demir kolu seçeneğinde gelir. WEP 706A daha büyük bir ünitedir ve daha büyük C210 serisi uçlarını alır. Daha küçük WEP 106A, C115 ipuçları alır. İkisi birbirinin yerine geçemez ve WEP106A durumunda, bir C210 ucu eklemeye çalışırsanız kırılır! Herhangi bir zamanda sadece bir lehimleme demir kullanılabilir. Bu inceleme için her iki ipucu ve kulp aldım, ancak perakende birimleri tercih ettiğiniz seçimle gönderiyor. Bu derleme için hem hassasiyet hem de termal kütle olan C210-K (bıçak) ucunu kullandım. Ayrıca, iğne benzeri ipuçlarından termal kütle için tasarlanmış daha büyük ipuçlarına kadar tüm ipuçlarını aldım.

İmaj 1 ile ilgili 3

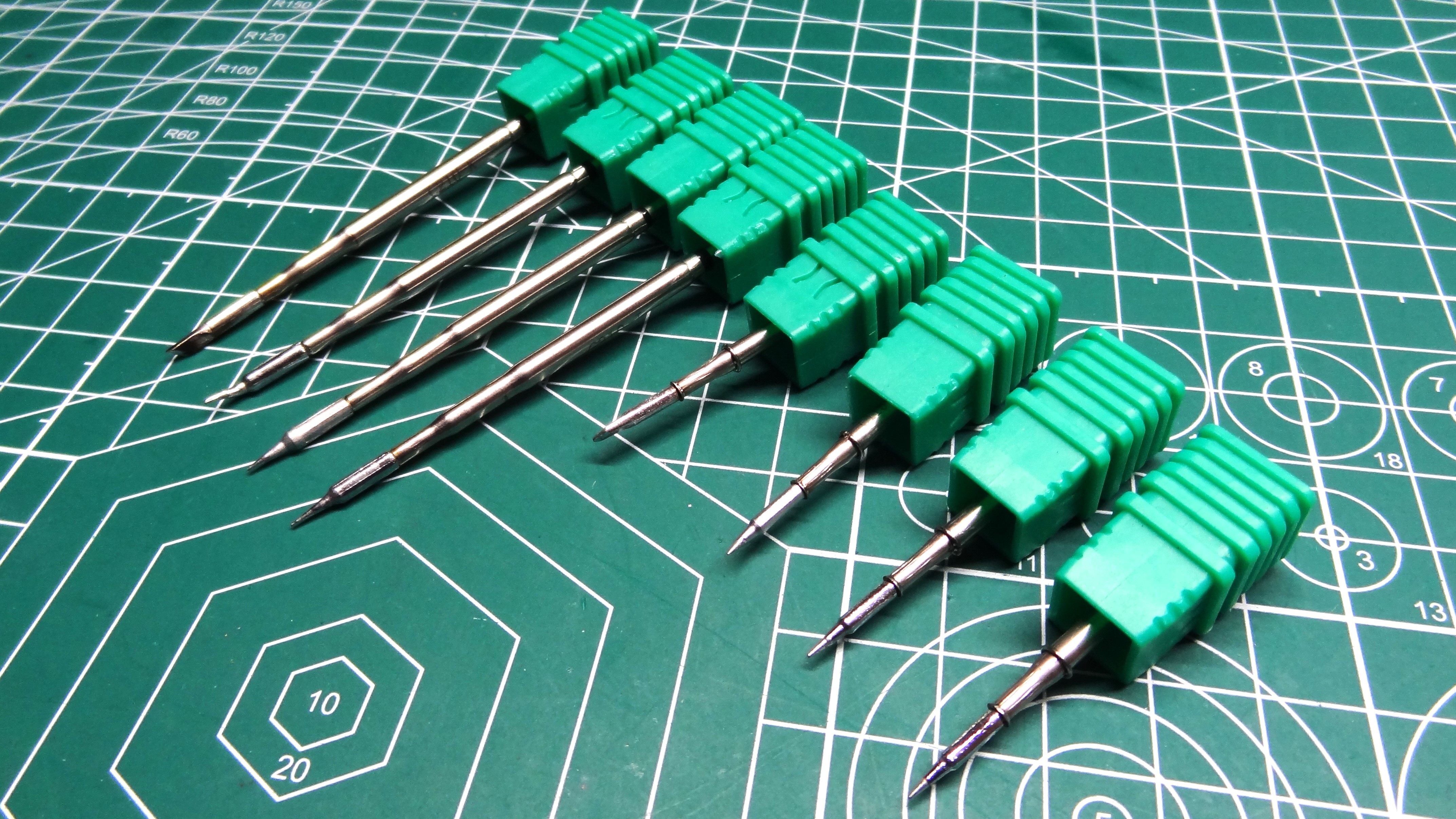

Havalandırma Demir Uçları

Her iki lehimleme kolu da plastiktir, lehimleme istasyonuna bağlanan kauçuk benzeri bir kablo. Kulpların yoğun bir köpük kavraması vardır, biraz bisiklette gidon gibi. Sapın sonunda uçların yerleştirildiği yerdir. Her iki tip de iğne ince ve sürtünme kullanılarak güvenlidir. İkisi, 706A tutamağı elimde daha güzel hissetti ve bana ihtiyacım olan hassasiyete izin verdi. Lehim istasyonundan lehimleme demirine giden kablo, kabloyu yardımcı bir şekilde uzak tutan bir “bungee” te sahiptir. Sol veya sağ tarafta bağlanabilir ve gerçekten hoşuma gidiyor, bu garip bir şey.

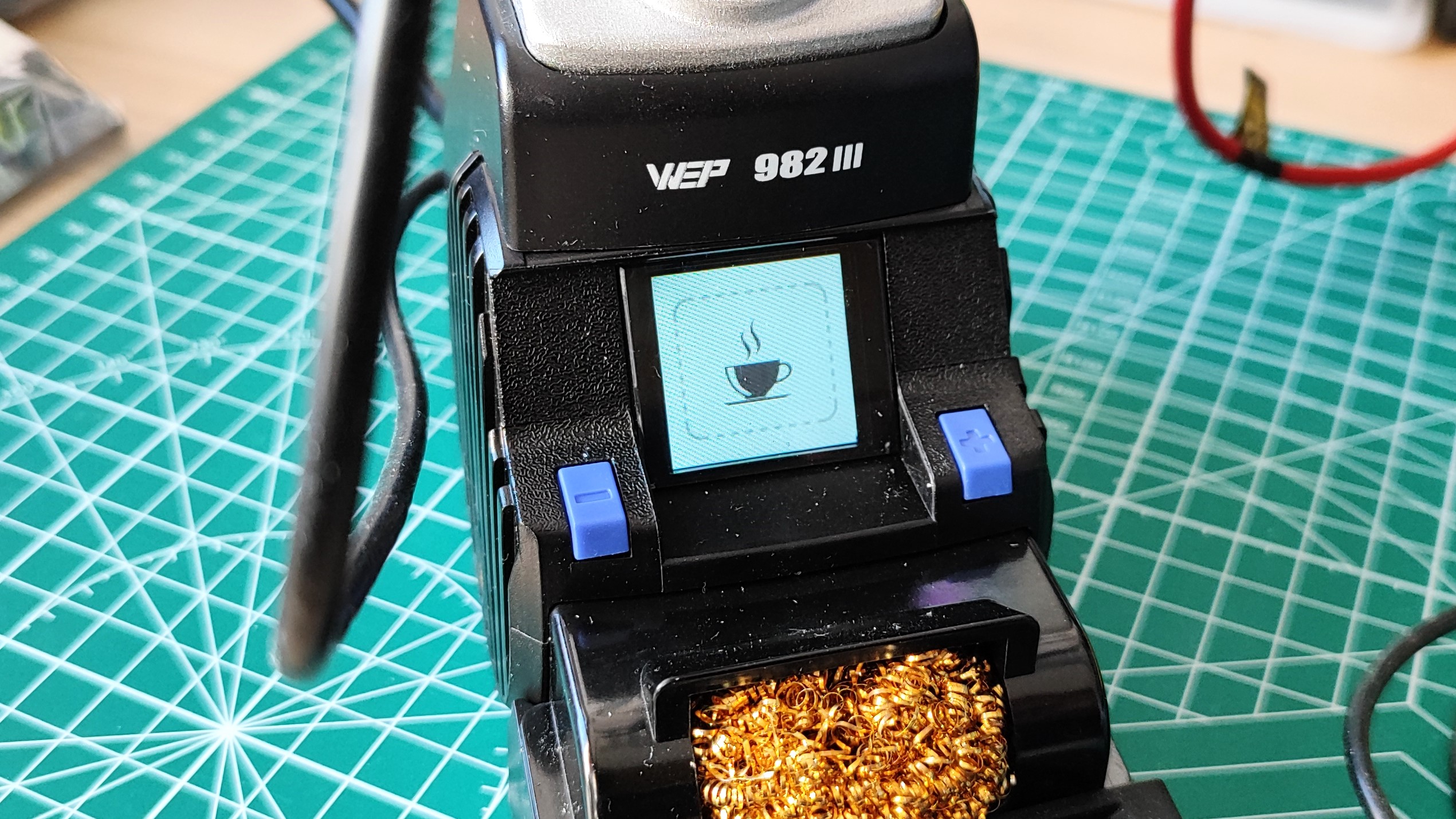

Her şey kurulumla ve gitmeye hazır olduğunda, anahtarı vurdum ve havalandırma demir, 200 santigrat derece varsayılan uyku sıcaklığına kadar ısıtıldı. Bu yaklaşık 5 saniye sürer ve ünite birkaç dakika kalırsa derin bir uykuya girecektir. Tercih ettiğim çalışma sıcaklığı olan 350C’ye kadar ısıtma (maksimum 450C’ye ulaşabilir) 2.52 saniye sürer! Vay! WEP 982 III Ifixit taşınabilir lehim istasyonu Sadece yarım saniye ve 100 doların üzerinde! Ancak WEP 982 III’ün masaüstünüze bağlı olduğunu hatırlamalıyız, oysa IFixit sizinle birlikte alınabilir.

Demir, demirin metal kolı ile lehimleme istasyonunun çerçevesi arasındaki temasla kontaklar tarafından ne zaman kaldırıldığını tespit eder. Bunu öğrendim çünkü köpük kavraması sapta çok düşüktü ve çerçeveyle temas etmemesine neden oldu.

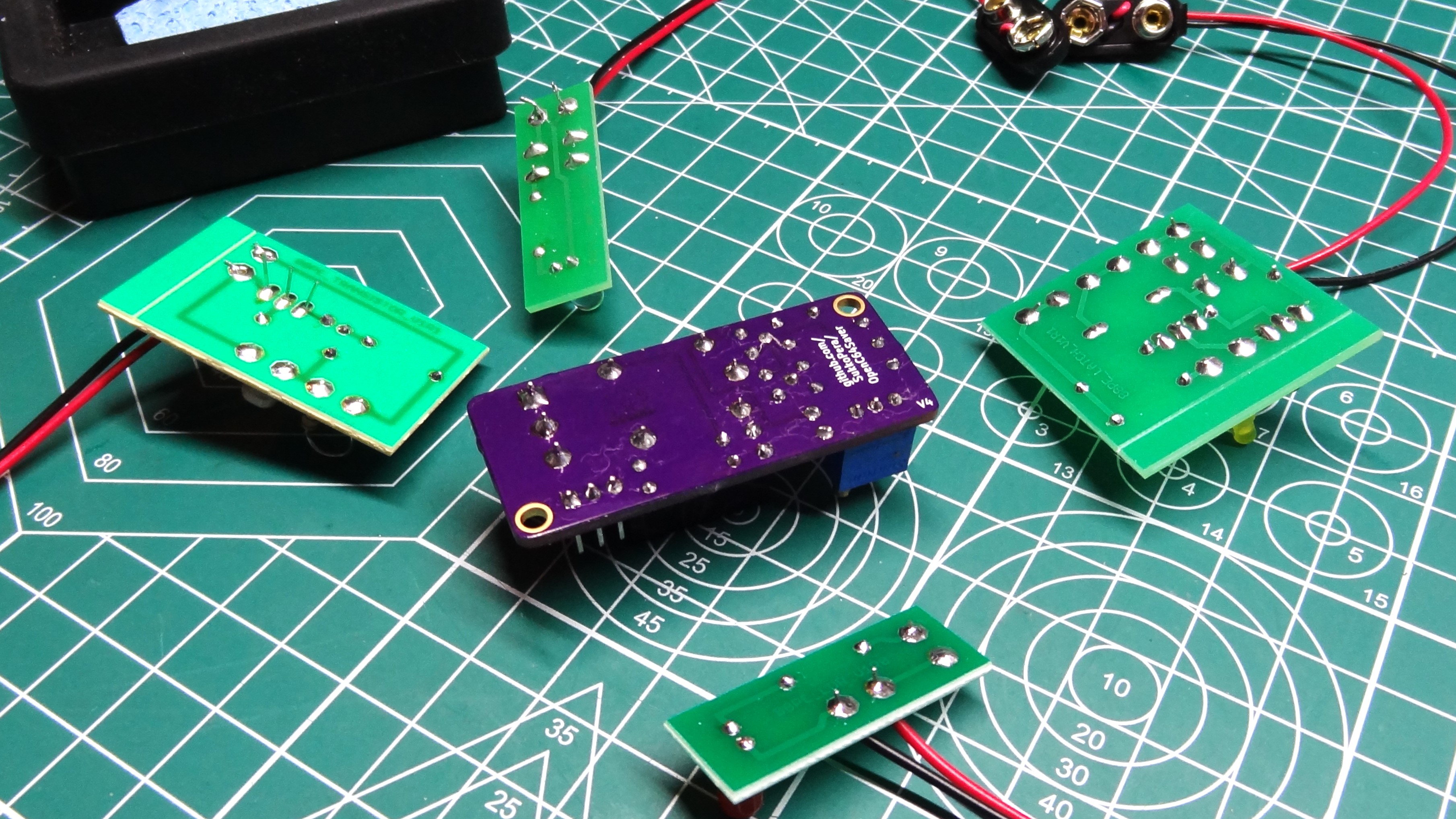

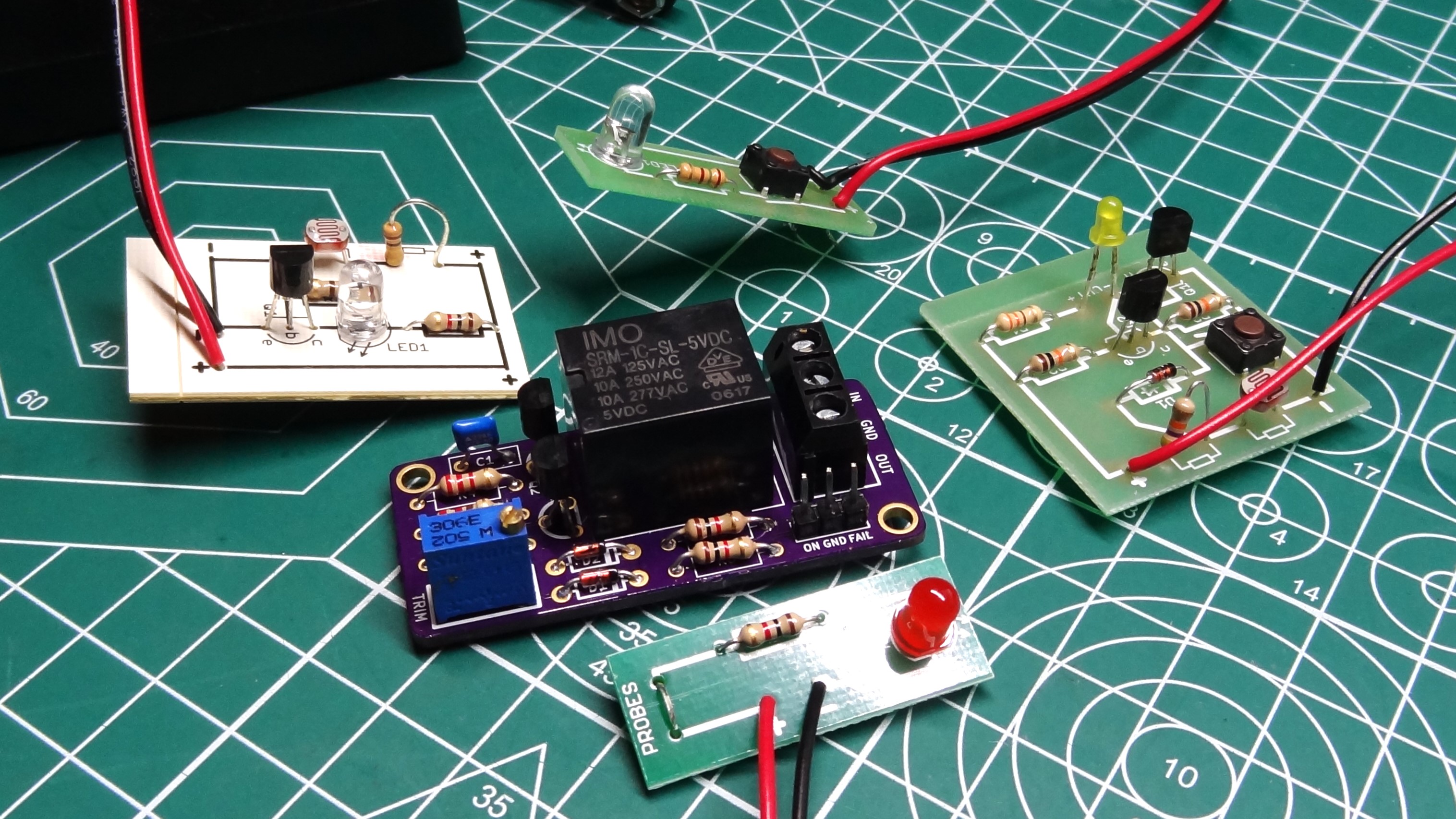

Birden fazla farklı devreden oluşan bir elektronik başlangıç ​​kiti olan Maplin Kitlerimin sonuncusu bir zevkti. Kurşun lehim olması gereken yere aktı. Bıçak ucu hassasiyet ve termal kütle için en iyi seçimdir. Havalandırma demir (WEP 706A sapı) rahat hissetti ve telin uzaklaştırılması “Bungee” sayesinde tel hiçbir zaman yola çıkmadı.
Ayrıca WEP 982 III’ün büyük lehim eklemleri üzerindeki performansını, özellikle bir PIC çip programcının 9 pimli D-sub konektörünün performansını test ettim. Uçu yaklaşık beş saniye eklem üzerinde bırakmak zorunda kaldım, ama lehim erimişti. Sıcaklığı 400C’ye çarpmak, daha büyük eklemler için akıllıca bir hareket olacaktır.

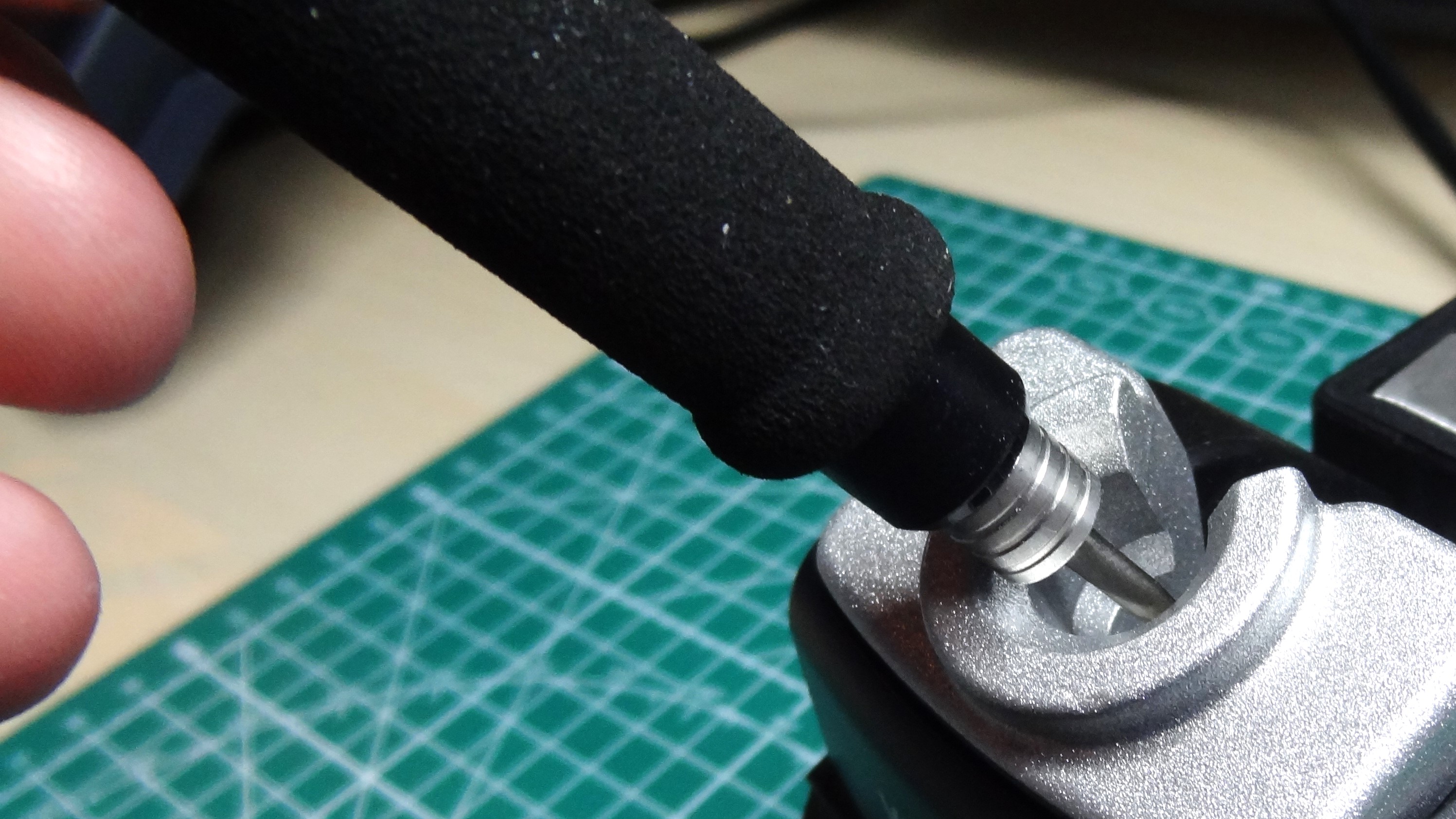

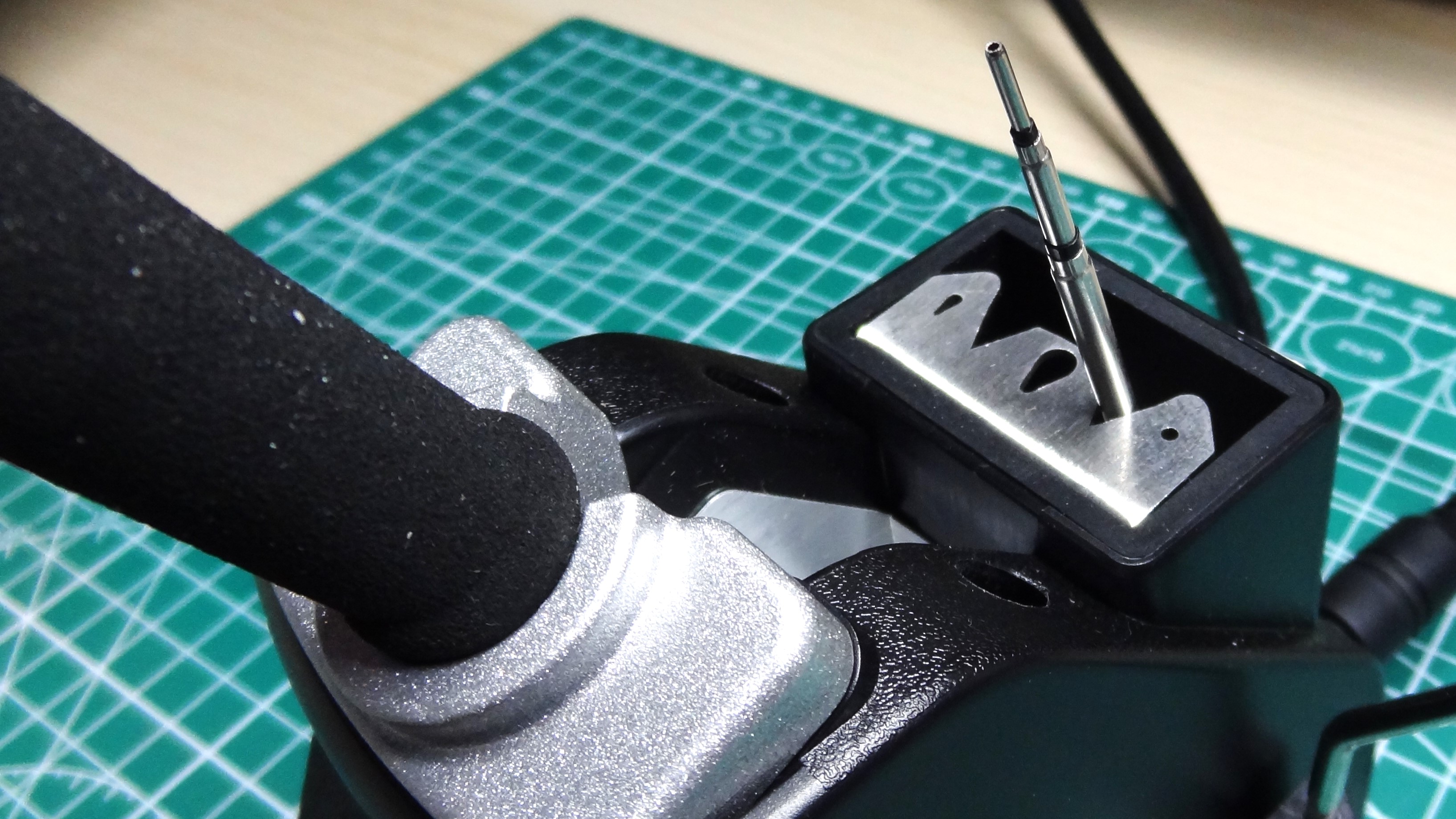

Bıçak ucu ile işim bittiğinde, C210-Si ucunu kullanmak istedim. Bu, SMD gibi hassas lehimleme için açılı bir uçtur. Uçu sıcakken değiştirmek genellikle büyük bir hayır-hayır, ancak TheWep 982 III, sıcak uçları kavramak ve çıkarmak ve yeni bir ucu yerine itmek için kullanılan metal bir kılavuz rayına sahiptir.

Metale kesilmiş yuvalar ve çentikler, kırmızı sıcak uçların kaldırılmasını ve değiştirilmesini sağlar. Bunun kullanımı gerçekten kolaydı, ancak bunu yaparken her zaman büyük özen göstermelisiniz. Bazen ucu çıkarmak zor olabilir, çünkü metal ısı nedeniyle genişlediğinden. V yuvasını kullanarak, lehimleme demir ucundaki dudağı bulun ve lehimleme demir kolunu yavaşça istasyondan uzaklaştırın. Metal kabına düşmelidir. Artık metal kılavuzuna uyumlu bir çentik kullanarak yeni ucu ekleyebilirsiniz. Yeni ucu parmaklarınızla doğrudan yerleştirmeyin! Havalandırmanın 2,5 saniyede 250 ° C’ye kadar ısındığını unutmayın ve evet, öğrendiğim gibi acıyor!

C210-SI ucunu kullanarak C64 tasarrufu PCB’mi lehimledim ve güzelce birlikte gitti. İpucu bana birkaç sıkı lehim eklemi için ihtiyacım olan hassasiyeti verdi. Ayrıca bileşen bacaklarını kestikten sonra eklemleri geri çekmem için bana biraz termal kütle verdi.

WEP 982 III kim?

WEP 982 III hassas projeler için daha fazladır; Bu tıknaz lehim derzleri için bir lehimleme demir değildir. Bunu yapabilir, ama sınırları zorluyorsunuz. Bu, yüzey montaj bileşenleri üzerinde çalışan üreticiler ve elektronik onarım için harika bir lehimleme istasyonudur.

Alt satır

İlk birimimizin birkaç saatlik lehimlendikten sonra kendini gösteren bir hata ile geldiğinden bahsettim. Bu sorunun ikinci ünitemde kendini sunmadığını söylemekten memnuniyet duyuyorum, ancak bir endişe yaratıyor. Doğrudan WEP’den satın almak size bir 12 ay garanti Ancak Çin’e geri dönmek için herhangi bir getiri ayarlamanız gerekecek. WEP ile olan ilişkilerimde müşteri hizmetleri ekibi son derece yardımcı oldu.

Öyleyse kaynar, bu lehimleme demir için 99 dolar ödeyebilir miyim? Evet, ama bir İngiltere satıcısından (ya da orada olsaydım bizden) satın alırdım, böylece bir sorun ortaya çıkmalıdır. Birim ayrıca bir Yihua 982 III adına geçer. Amazon. Aslında birim, üç yıldan fazla bir süredir kullandığım bir marka olan Yihua tarafından yapıldı.

WEP 982 III sağlam bir sanatçıdır ve uç seçimi ve ısı uygulaması harika. İpuçlarını anında takas etmek ilginç bir fikirdir, uygulanması biraz zorsa mümkündür. Lehimleme demir (706A) rahattır ve otomatik uyku fonksiyonu, ucu uçunu yakmadan kullanmaya hazır tutar. Bu, hassas elektronik projeler için iyi bir lehimleme istasyonu ve onu kullanma zamanımdan keyif aldım.
