Bir sızıntı Çip forumlar (aracılığıyla HXL) Şirket en son grafik kartlarını geliştirirken yeni Blackwell RTX 50 Serisi GPU’ları getirmek için kullanılan NVIDIA tarafından tasarlanan PCB’lerin (baskılı devre kartları) yayınlanmış görüntüleri. Tahtalar, ezici güç dağıtım devresi ile birlikte hata ayıklama arayüzlerine sahiptir, ikincisi tasarımcıların belirli GPU’ların nasıl çalıştığını ve çeşitli faktörlere nasıl yanıt verdiğini daha iyi anlamalarını sağlar.
🥲NVIDIA Mühendislik Samplesad102: 4x 16pingb202: 4x 16pinproduction card4090 ： 1x 16pin5090 ： 1x 16pinhttps: //t.co/c4rawwfo4u pic.twitter.com/reybctsdeu11 Şubat 2025

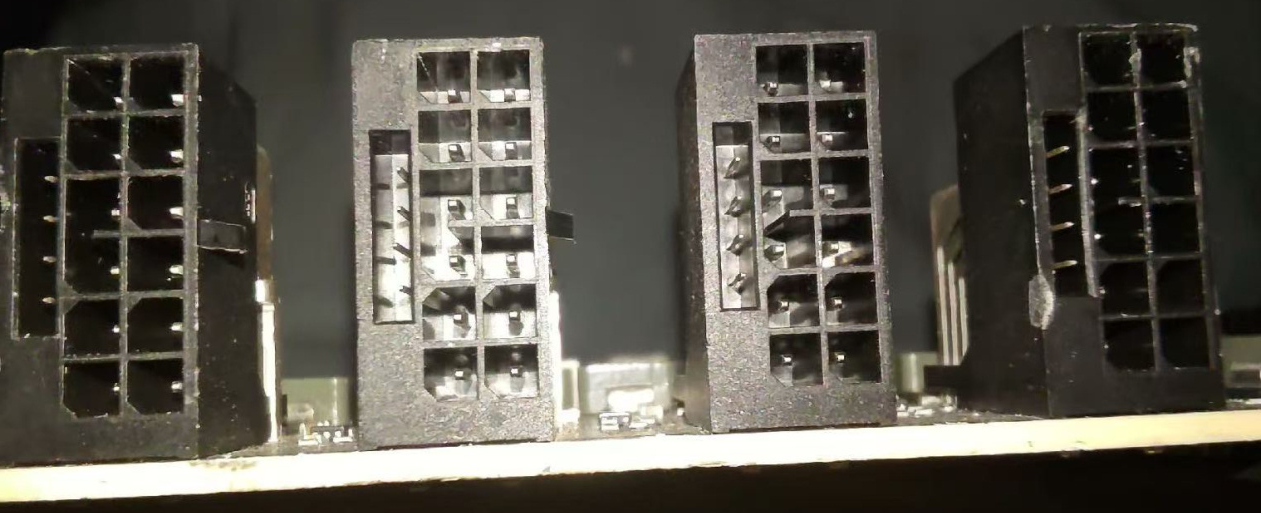

Buna bir örnek olarak, blog yazarı’ya göre, NVIDIA’nın GeForce RTX 4090 (AD102) ve RTX 5090 (GB202) için geliştirme/getirme tahtaları Panzerled -Dört 16 pimli 12VHPWR ve 12V-2X güç konektörüne sahiptir. Buna karşılık, GeForce RTX 3090 (GA102) ve RTX 3080 (GA104) için geliştirme kartları dört veya üç 8 pimli güç konektörüne sahipti. Bu yüzden sadece en son GPU’lar değil, çünkü eski nesil ürünler de ‘aşırı’ bir güç konektörüne sahipti.
Geliştirme/yetiştirme panoları üzerindeki daha fazla güç konektörleri şaşırtıcı değildir veya altta yatan problemlerin göstergesi değildir. Mühendisler, çekirdek voltajlar, olmayan voltajlar, bellek voltajları, G/Ç rayları vb. Bu, rayların tüm gücünün doğru şekilde başlatıldığını ve kısa devre veya spekik dışı davranışın gerçekleşmediğini doğrulamak için yapılır.
Kartlarda ayrıca derinlemesine ölçüm ve izleme sağlamak için hata ayıklama arayüzleri, test noktaları ve enstrümantasyon başlıkları bulunur. Tüm bunlar resimde bulunan kartlarda mevcuttur. Son olarak, çeşitli şeyleri yeniden yapılandırmak için PCB’lerde çok sayıda jumper var.

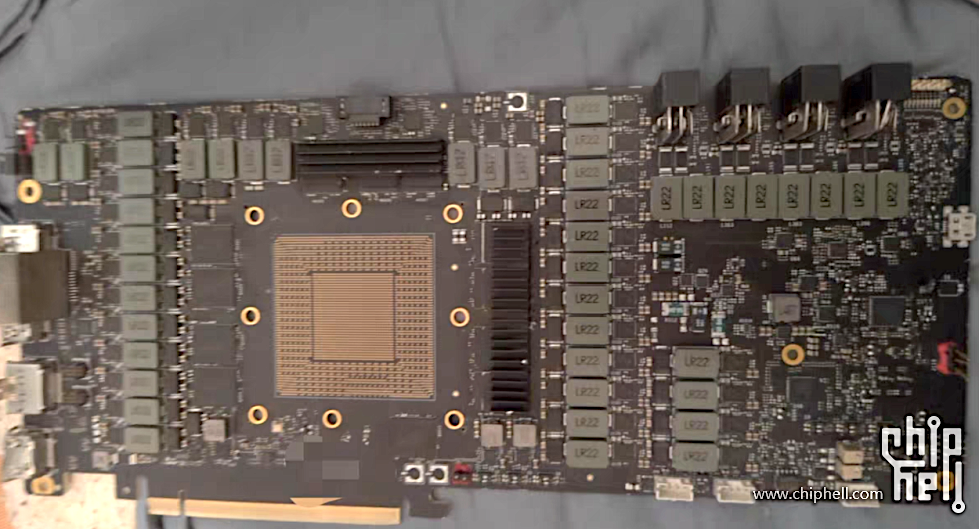

Ek bir bonus olarak, bu tahtalar GPU’lara aşırı miktarda güç sağlayabilir. Bu, Nvidia ve ortaklarının işlemcilerin kesin yeteneklerini ve sınırlarını belirlemesine ve performanslarını çeşitli koşullar altında test etmesine yardımcı olabilir. Örneğin, bir prototip Geforce RTX 4090, dört 12VHPWR güç konektörüyle birlikte 45 güç fazına sahipti. Bu, son ürünün gerektirdiği güç miktarını aşan karta 2400 watt’a kadar teslim etmek için yeterlidir. (Ve Nvidia’nın aslında 2400W’yi bir prototipe beslemeye çalışmadığından şüpheleniyoruz.)
Bazı aşırı overclockerlar muhtemelen böyle bir grafik kartlarını elde etmekten heyecan duyarlar. Aşırı güç dağıtım kurulumu, bir olasılık olarak sıvı azot soğutmasına yardımcı olabilir. Bununla birlikte, bu geliştirme/getirme tahtaları genellikle sadece seçkin GPU’larla çalışan eski BIOS sürümleriyle birlikte gelir ve erken doğaları nedeniyle beklendiği gibi tam çalışma veya davranma şansı yüksektir. Bu tür kartları destekleyen sürücüler almak da zor olabilir.
Ne olursa olsun, Nvidia ve grafik kartları ortakları tarafından kullanılan geliştirme panolarını görmek ilginç. Modern bilgisayar bileşenlerinin tasarlanması, prototiplenmesi, test edilmesi, hata ayıklama ve sonuçlandırılması çok karmaşık bir süreç olabilir ve yeni bir GPU’nun lansmanına giren tüm çalışmalarla bile, kartlar binlerce oyuncunun elinde olduğunda sorunlar ortaya çıkabilir çok çeşitli donanım yapılandırmalarıyla.
