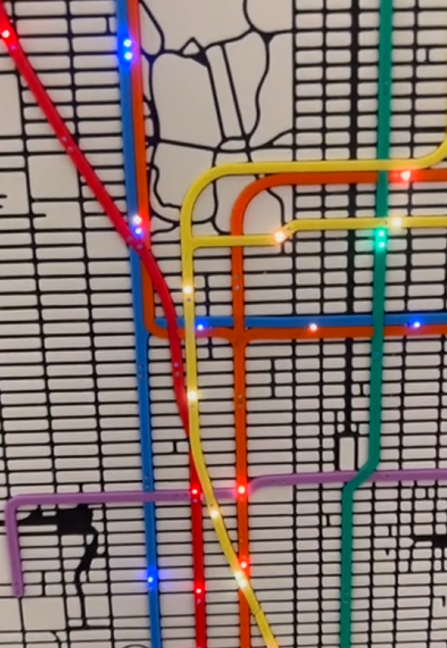

Yıllar boyunca birkaçını ele aldık Ahududu pi Uçak izleme projeleri ve hatta Londra Yeraltı’yı izlemek için bir proje ama bu karşılaştığımız ilk Manhattan metro tren izleyicisi. Maker ve geliştirici Bicapitate, Reddit’te olduğu gibi, harika bir 3D baskılı bir araya getirdi Manhattan haritası Bu, optik fiber ve LED’ler kullanarak metro trenlerinin gerçek konumunu gösterir.
Harita, Bicapitate ve 3D tarafından sadece bu proje için basılı olarak tasarlandı. Transit hatlarının her birini temsil eden renkli çizgilere sahiptir ve bunlara optik fiber çizgilerle donatılmıştır. Bu çizgiler, belirli bir trenin o yeri ne zaman geçtiğini belirtmek için RGB LED’leri ile aydınlatılır. Parçanın rengi rengi belirlemez, daha ziyade tren, belirli bir trenin farklı bir pistte ne zaman çalıştığını söyleyebilirsiniz.
Biraz özelleştirme var, böylece tam olarak ne istediğinizi göstermek için haritayı değiştirebilirsiniz. Örneğin, haritayı bireysel trenleri göstermek için ayarlayabilir veya belirli bir zamanda nerede bulunduklarını görmek için hepsini etkinleştirebilirsiniz. Hareket etmeyen trenler de gizlenebilir. Bicapitat’a göre, trenin hangi yöne hareket ettiğini belirtmek için her istasyon için kullanılan iki ışık vardır.
İmaj 1 ile ilgili 2

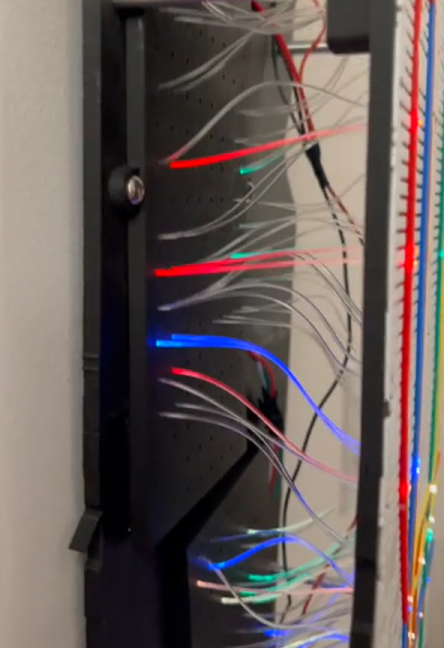

Sistemi çalıştıran ana kart bir Raspberry Pi’dir, ancak tam modelden emin değiliz. Bir Raspberry Pi 3B+ veya 4 ERA makinesi (Micro SD kart yuvasının yakınındaki beyaz DSI konektörü iyi bir göstergedir) ve bu tür projenin büyük bir hesaplama gücüne ihtiyacı yoktur. PI, raylar boyunca monte edilmiş optik fiberin rengini ayarlayan birkaç matrise bağlanır. Bicapitate, tasarım sürecinin Manhattan Transit haritasının vektör tabanlı bir 2D görüntüsünü oluşturmayı içerdiğini ve daha sonra OpenScad’de bir 3D model oluşturmak için kullanılan olduğunu açıkladı.
Tren verileri bir Sunucuyu Aç Şehrin sağladığı. Konumlar her 30 saniyede bir güncellenir, böylece harita bu frekansla sınırlıdır. Matris panelleri, Jon-Bright tarafından oluşturulan bir kütüphane kullanılarak kontrol edilir. Gitithub. Bunun ötesinde, yazılım proje için açık kaynak yapılmadı, bu yüzden her şeyin PI’de nasıl bir araya geldiğinden tam olarak emin değiliz.
Bunu kontrol etmek istiyorsan Raspberry Pi Projesi eylemde, paylaşılan resmi iş parçacığına gidin. Reddit Bir demo videosu görebileceğiniz ve donanıma bakabileceğiniz her şeyi mümkün kılabilir.
