Yeni Bir Dönem: 2D Transistör Teknolojisi
Teknoloji dünyası, mikroelektronikte devrim yaratacak bir gelişmenin eşiğinde. İnovasyonun kalbi olan Imec, ASML ve TSMC’nin ortak çalışmasıyla, n-tipi ve p-tipi transistörlerin atomik incelikteki 2D kanallarla entegre edilmesi, yüksek performanslı işlemci mimarilerinin yeni bir dönemini başlatıyor. 300mm’lik wafer üzerinde 50nm gibi sıkı bir temas yatırımı ile gerçekleştirilen bu çalışmanın, veri merkezlerinde ve sunucu sistemlerinde önemli etkileri olacak.
Teknik Özellikler
- Transistör Türü: n-tipi (MoS₂) ve p-tipi (WSe₂/WS₂)
- Kanalların Uzunluğu: 28nm
- Temas Yüksekliği: 50nm
- Geçiş Oranı: %94 oranında doğru anahtarlama
- Açma/Kapama Akım Oranı: 100,000’in üzerinde
Performans Testleri
Yapılan deneylerde, entegre edilen 2D transistörlerin %94’ü doğru çalıştı ve p-tipi cihazlar laboratuvar ölçeğinde en iyi performansla karşılaştırılabilir düzeyde sonuçlar verdi. Bu, p-tipi transistörlerin tarihsel olarak zayıf olduğu düşünülen alan için büyük bir ilerleme kaydedildiğini gösteriyor. Ayrıca, 50nm’lik temasın Intel’in 10nm sınıfı düğümünde (54nm) ulaşılan en iyi performanstan daha dar bir yapı sunduğunu belirtmek gerekir.
Soğutma Çözümleri ve Performans Etkileri
2D transistörlerin sahip olduğu atomik incelik, daha etkin bir soğutma çözümü sağlarken, enerji tüketimini de düşürmektedir. Düşük voltajda çalışan bu yapılar, veri merkezlerinde enerji verimliliği açısından önemli bir avantaj sunuyor. Düşük dirençli bağlantıların entegrasyonu ve uzun vadeli güvenilirlik verileri, bu yeni teknoloji için hedefler arasında yer alıyor.
Mimari Değişiklikler ve Üretim Süreci

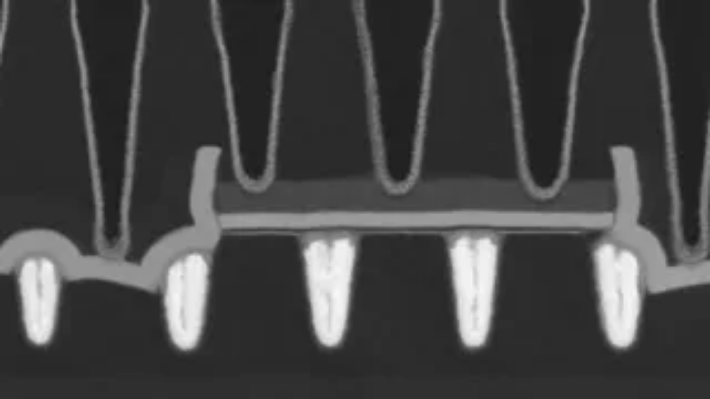

Çalışmanın en dikkat çekici yönü, transistör edinme sürecinin tersine çevrilmesi. Geleneksel yöntemlerde metal kontaklar, 2D filmi yerleştirdikten sonra eklenirken, bu yöntemde metal dolguların ilk önce yerleştirilmesi sağlandı. Bu da, kanalların daha verimli bir şekilde çalışmasına katkı sağladı.
Gelecekteki Beklentiler
Imec’in uzun dönem yol haritası, 2D kanal teknolojisinin 2030 sonrası dönemde iyileşmesine ve masrafsız üretimin gerçekleşmesine odaklanmaktadır. Hedef olarak, 2D yarı iletken yollarının 2041’e kadar gelişmesi bekleniyor. Ancak, hâlâ laboratuvar ve fabrikalar arasında köprü kurmak için aşılması gereken birçok engel var. Bu yeni teknolojinin potansiyeli oldukça yüksek; ancak pratik uygulama sürecinde karşılaşılabilecek zorluklar göz önünde bulundurulmalıdır.
Kaynak: Tom’s Hardware verileriyle derlenmiştir.
