ASUS ROG STRIX X870E-E Gaming WiFi İncelemesi: Bol USB bağlantı noktaları ve 5.0 M.2

Asus Rog Strix X870E-E Gaming WiFi, ASUS’un Web Store’da (bu yazı sırasında) 499,99 $ karşılığında bulabileceğiniz bir üst orta menzilli bir tekliftir, bu da lansman fiyatıdır. Rog Strix diyorsa, imza premium bir görünüm ile birlikte birçok özelliği paketleyecektir. En son E oyun modeli, ek bir M.2 soket, daha hızlı ağ, çeşitli AI ve DIY dostu “Q” özellikleri ve X670E versiyonuna kıyasla yenilenmiş bir estetik sunar ve öğeleri neredeyse evrensel olarak geliştirir veya günceller.

500 doların altında, Asus, kurulu donanımın potansiyelini en üst düzeye çıkarmak için AI overclock (kolay performans yükseltmesi), AI Cooling II (tek tıklamalı fan ayarı) ve AI Networking II (ağ performansını optimize) dahil olmak üzere çeşitli AI özellikleri sunar. M.2 soketlerini (Q-Release/Slayt/Mandal), sorun giderme (Q-LED/kod), Wi-Fi (Q-antenna) ve ince pcie yuvası Q-Release’i kapsayan çok sayıda EZ PC DIY işlevi de dahildir.

Asus, zaten üst düzey bir estetiği rafine ederek tasarımını geliştirdi. Büyük VRM soğutucuları, dot matris benzeri bir RGB-arklitli ROG sembolü ve üstte bir ASUS sloganıyla görünümü arttırır. Önceki nesilden önemli ölçüde farklı olmasa da, tasarım daha az meşgul görünüyor ve sıcak çalışan PCIE 5.0 M.2 cihazlarını daha iyi destekliyor.

Bağlantı ve pwerr açısından sevilecek çok şey var. Arka G/Ç (10 Tip-A ve 4 Tip-C), beş M.2 soket (3 PCIE 5.0), sağlam güç dağıtım ve hızlı ağ oluşturma ile 13 USB bağlantı noktası ile, daha fazla para harcamadan hızı artırabilecek çok şey yoktur. Varsayılan ayarlarla test süitimizdeki ROG Strix X870E-E’nin performansı çoğu testte ortalama idi. Ayrıca, bu platformda değerlendirdiğimiz diğer anakartlara karşı çok yönlü yeteneğini gösteren yetkin bir oyun seçeneği olduğu kanıtlandı.

Aşağıda, kurulun ayrıntılarını inceleyeceğiz ve bir noktayı hak edip etmediğini belirleyeceğiz. En iyi anakartlar liste. Ancak test sonuçlarını paylaşmadan ve ayrıntıları tartışmadan önce, ASUS’un web sitesinden özellikleri listeleyeceğiz.

Asus Rog Strix X870E-E Gaming Wifi’nin özellikleri

Asus Rog Strix X870E-E Gaming Wifi’nin kutusunun içinde

ASUS, bina deneyiminizi hafifletmeye yardımcı olacak birkaç aksesuar içerir. SATA kablolarından Wi-Fi antenlerine kadar, mağazaya bir gezi yapmadan devam etmek yeterlidir. Aşağıda ekstraların tam bir listesi bulunmaktadır.

• (2) SATA 6GB/S kabloları
• M.2 22110 için termal ped
• Asus Wi-Fi antenleri
• Kablo bağları paketi
• M.2 Q-Latch Paketi
• (2) M.2 Q-Slides
• Rog Anahtar Zinciri
• Rog Strix Çıkartmaları
• (5) M.2 Destek Kavalları
• Hızlı Başlangıç ​​Kılavuzu

X870e oyun wifi tasarımı

İmaj 1 ile ilgili 3

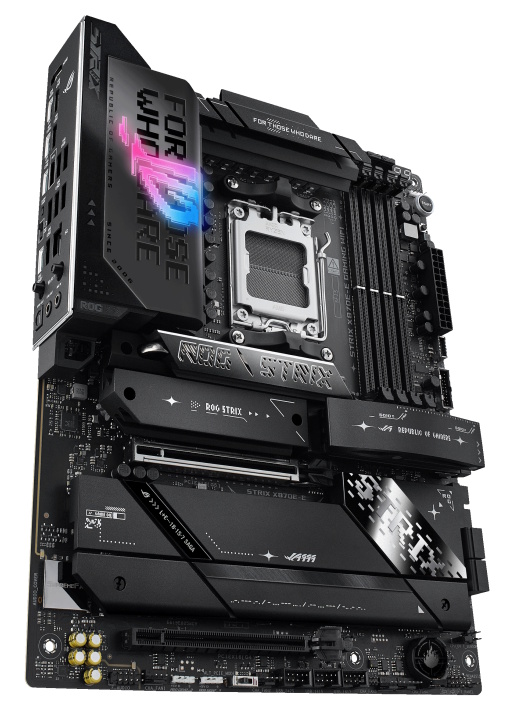

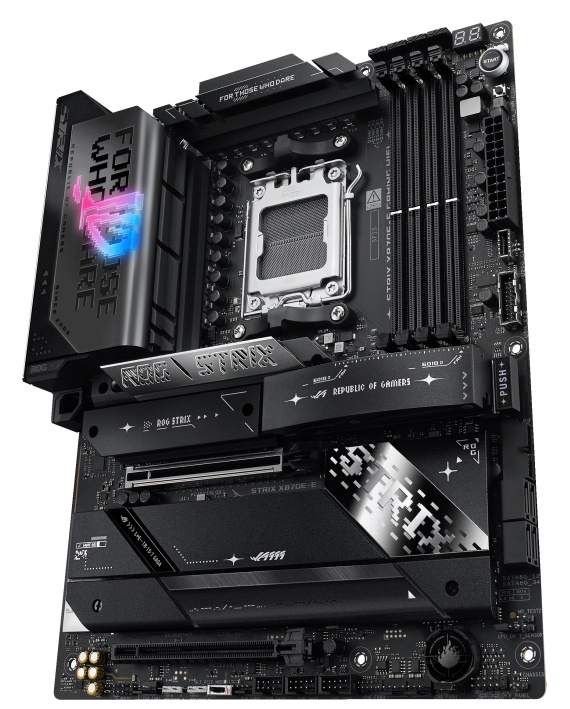

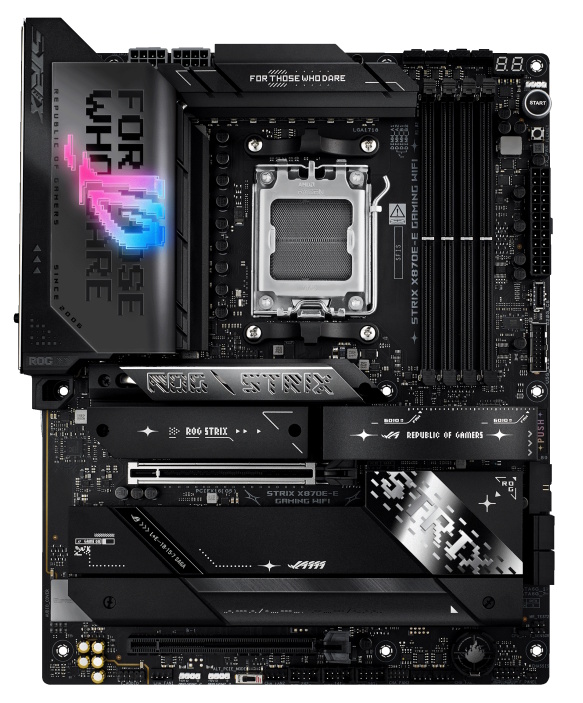

Tahtanın genel tasarımı önceki sürümden önemli ölçüde değişmez. Bununla birlikte, hala premium titreşimler yayıyor ve premium bir anakartı profiline uyuyor. Tamamen siyah, 8 katmanlı PCB, büyük boyutlu heatpipe bağlı VRM soğutucu, parlayan bir RGB ROG sembolü görüntüler. Alttaki üç PCIE 5.0 m.2 sürücüsünün üzerine üç daha büyük soğutucu yerleştirilir. Çelişen çıtalar ve fırçalanmış alüminyum ipuçları ile plaka tarzı bir soğutucu, yonga seti ısıtıcı ile birlikte kalan M.2’leri kapsar. Aşağıda gizlenen ikinci bir RGB aydınlatma şeridi, tahtanın tabanını aydınlatır. Bir kez daha, önceki nesil üzerindeki geliştirmeleri takdir ediyoruz ve bu kurulumun neredeyse her şasinin içinde etkileyici görüneceğine şüphe yok.

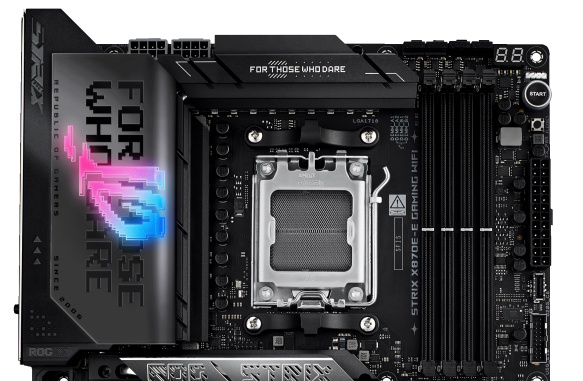

Sol köşede, CPU’ya güç veren iki çift Procool II 8 pimli EPS konektörünü görüyoruz. Büyük boy VRM soğutucuların, güçlü VRM’leri spesifikasyonda aşağıda tutma sorunu yoktur. ROG sembolü tasarımı, ıslahın her iki bölümünde de bulacağınız “cüret edenler için” marka ile birlikte çift bitmiş (mat ve pürüzsüz alüminyum) kapak üst kısmını bölüyor.

Sağa doğru hareket ediyoruz Nitropat-Her iki tarafta kilitleme mekanizmalarına sahip donanımlı DRAM yuvaları. ASUS, 8000 Serisi APU’lar için DDR5-8400+(OC) hızları ile 256GB’a kadar kapasiteyi listelerken, 7/9000 serisi masaüstü işlemciler DDR5-8000+(OC) ‘de biraz daha düşüktür. DDR5-8000 kitimiz kutudan çıkmadı (UT WASB; T IB QVL), ancak ekip grubumuz DDR5-7200 kitimiz sorunsuz çalıştı. Kart ayrıca, XMP profilleri olmadan bellek kitlerinden en iyi şekilde yararlanmaya yardımcı olan ASUS ‘AEMP özelliğine sahiptir.

DRAM yuvalarının üstünde, yedi 4 pimli fan başlığının ilk dördünü buluyoruz. Her başlık, PWM ve DC kontrollü cihazları destekler ve tüm 1A/12W başlıklarında toplam çıktı. Bu, tipik olarak en az bir 2/3a başlığı sunan diğer anakartlara kıyasla düşük olmasına rağmen, yalnızca aynı başlıktaki birkaç fanı dikkatsizce piggyback ederseniz endişelenmeniz gerekir. Bu cihazlar üzerindeki kontrol, tescilli bir ASUS algoritması aracılığıyla tek tıklamayla fan ayarını içeren Armory Create ve AI Cooling II ile yönetilir.

Sırada sorun gidermeye yardımcı olacak birkaç LED ekran var. En üstte daha ayrıntılı kodlar gösteren Q kodu LED’i bulunurken, daha basit Q-LED ekran aşağıdadır. Her iki özellik de işlevi boyunca işlev görür, bu da sorunun yattığı ve ek bilgileri (Q-Code aracılığıyla) sağladığı belirli alanı (Q-LED-CPU, DRAM, VGA, Boot) gösterir. Sorunlar ortaya çıktığında bunlar her zaman faydalıdır ve özellikle sisteminizi ayarlamak ve zorlamaktan hoşlanıyorsanız önemlidir.

Sağ kenar boyunca ilk (üç) 3 pimli argb başlıklarıyla karşılaşırız. Herhangi bir entegre cihaz ve başlıklara bağlı olanlar üzerinde kontrol, Armory Crate üzerinden erişilebilen Aura Sync yazılımı aracılığıyla yönetilir. Aşağıda, güvenli önyükleme gibi hızlı erişim özellikleri için yapılandırabileceğiniz veya LED’leri düğmeyle açıp kapatma gibi Hızlı Erişim Özellikleri için yapılandırabileceğiniz Flex Anahtarı (SIFIR) aşağıdadır. Daha sonra, kartın güçlendirilmesi için 24 pimli ATX konektörü, bir ön panel USB 3.2 Gen 2×2 (20 Gbps) Tip-C başlığı ve son olarak 19 pimli ön panel USB 3.2 Gen 1 (5 Gbps) başlığı vardır.

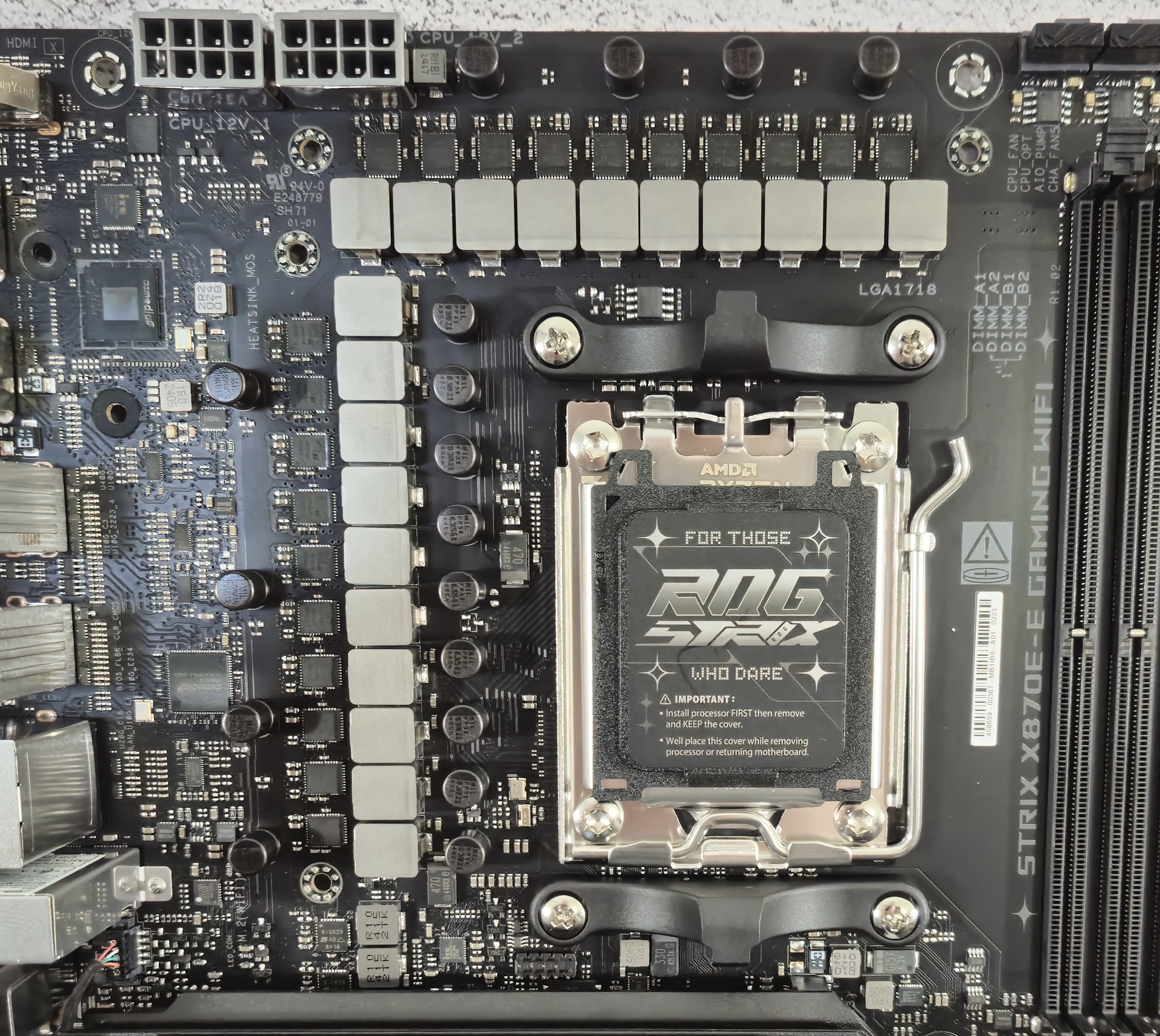

X870E-E oyununda güç teslimatı, 18 VCORE adanmış 22 aşamaya sahiptir. Güç EPS konnektöründen bir DIGI+ ASP2205 PWM denetleyicisine akar. Sırada, bu günlerde görmeye alışık olduğumuz Asus’un “takım” güç yapılandırmasını kullanan 18 Vishay SIC850A 110A SPS MOSFET’ler var. Mevcut 1.980 amper, alt ambant overclock yöntemleriyle bile overclocked amiral gemisi sınıfı işlemcileri kolayca destekleyebilir. Nihayetinde, tek sınırlama böyle iyi inşa edilmiş bir kartta CPU soğutmasıdır. Bu tanıdık geliyorsa, daha pahalı Rog Maximus X870E Kahramanında aynı çözüm.

Sol alt köşedeki supremefx kalkanı altında saklanmak, mevcut nesil Realtek ALC4080 ses kodek. İşlere yardımcı olmak, birkaç premium özel adanmış ses kapasitör (sarı), ses hattı koruması ve bir Savitech SV3H712 amperdir. Çoğu kullanıcı ses çözümünden memnun olacaktır.

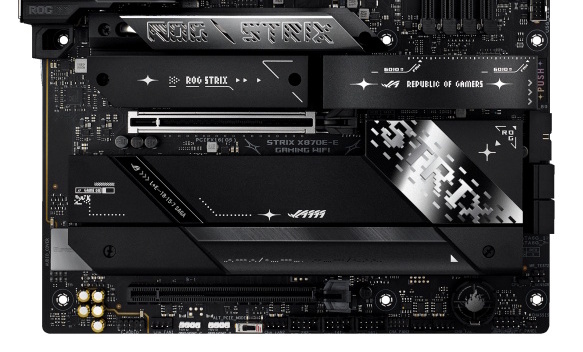

Tahtanın ortasında iki PCIe yuvası bulunur: üst olan CPU bağlantılıdır ve PCIE 5.0 x16 hızlarında çalışır, alt kısım yonga setinden PCIE 4.0 x4’te çalışır. Her iki yuva da güçlendirilmiştir, üst yuva, bir düğmeye ihtiyaç duymadan grafik kartınızı kolayca çıkarmak için Q-Baserey Slim Technology’ye sahiptir. Kart, GPU aşağı itildiğinde yerinde kilitlenerek, yaylı ve varsayılan olarak açık kalan standart (belki de daha geniş) bir klip ile sabitlenir. Grafik kartınız PC kasasına sabitlendiği sürece, gevşeme riski yoktur. Kaldırmak için, yuvanın ön (sol) kısmından yerinden çıkarmak için kartın IO tarafına yukarı çekin. Ek olarak, üst yuva bir eklenti kartı kullanarak iki x4 m.2s (veya x4/x4/x8) bifürk yapabilir ve destekleyebilir.

PCIE yuvaları arasında beş M.2 soket vardır. En iyi üç soket olan M.2_1/2/3, CPU bağlantılıdır ve PCIE 5.0 x4 (128 Gbps) üzerinde çalışır, 80 mm’ye kadar destekleyici cihazlar (M.2_3 110mm’yi destekler). Alt iki yuva 80mm modülleri barındırır, ancak PCIE 4.0 X4’te (64 Gbps) çalışan yonga setinden bağlanır. Bol hız ve soketleriniz var. İlk soket ayrıca daha kolay kurulum için çok boyutlu bir konektöre sahiptir. Şerit paylaşımı var; M.2_2 ve M.2_3 etkin olduğunda, birincil PCIE yuvası X8’e düşer. E oyun, 9000 seri işlemcilerle NVME RAID0/1/5/10’u destekler.

Sağ kenar boyunca, yonga setinin ötesinde, dört yatay SATA bağlantı noktası (ayrıca RAID0/1/5/10’u da destekleyen) ve bir başka 19 pimli USB 3.2 Gen 1 (5 Gbps) başlığı bulunur.

Tahtanın altında birkaç açık başlık vardır. Ek USB bağlantı noktaları, RGB başlıkları ve daha fazlası dahil olmak üzere tipik şeyleri burada bulacaksınız. Aşağıda soldan sağa tam bir liste var.

• Ön panel ses
• Şasi fan başlığı
• (2) 3 pimli argb başlıkları
• Alternatif PCIE Modu Anahtarı
• Şasi fan başlığı
• (3) USB 2.0 başlıkları
• (2) Şasi fan başlıkları
• Ön panel
• CPU aşırı voltaj başlığı
• 2 pimli termistör başlığı

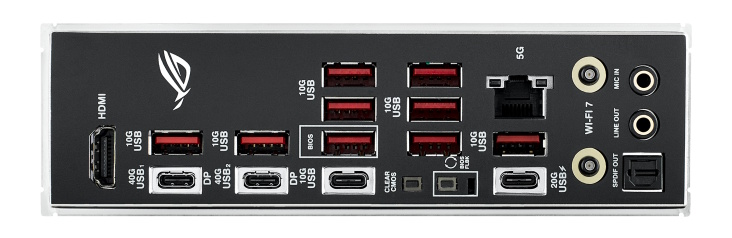

X870E-Egaming’deki arka IO, alana hakim olan toplam 14 USB bağlantı noktası ile son derece meşgul. Soldan başlayarak HDMI video çıktısı ve ardından iki USB4 (40 Gbps) Tip-C bağlantı noktaları bulunur. İki daha C Tip bağlantı noktası alt kenarı çizer ve bunlar arasında açık CMOS ve BIOS flashback düğmeleri vardır. Bunların hepsinde 10 USB 3.2 Gen 2 (10 Gbps) bağlantı noktası ve Realtek RTL8126 5 GBE vardır. Sağda Wi-Fi 7 modülü, Quick Connect Q-antenna ve 2-plug artı SPDIF ses yığını bulunmaktadır.
